| ब्रांड नाम: | Skyline |
| मॉडल संख्या: | SL-T22 |
| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | T/T, L/C, D/A, D/P, Western Union, MoneyGram, In Cash |
| आपूर्ति करने की क्षमता: | 30 unit / month |
उत्पाद का परिचय

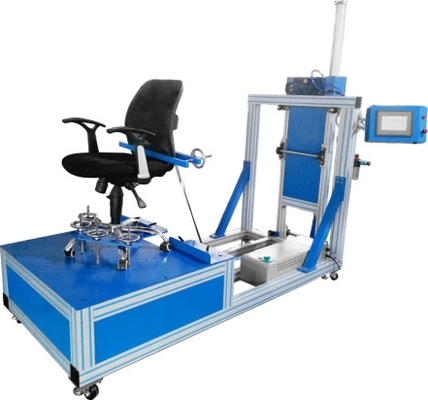

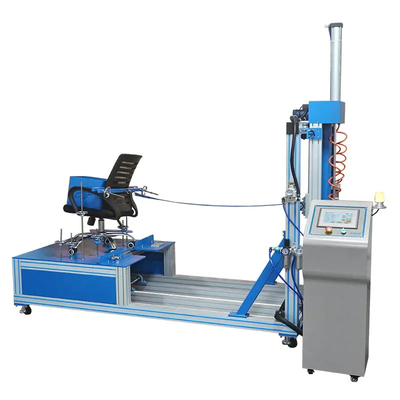

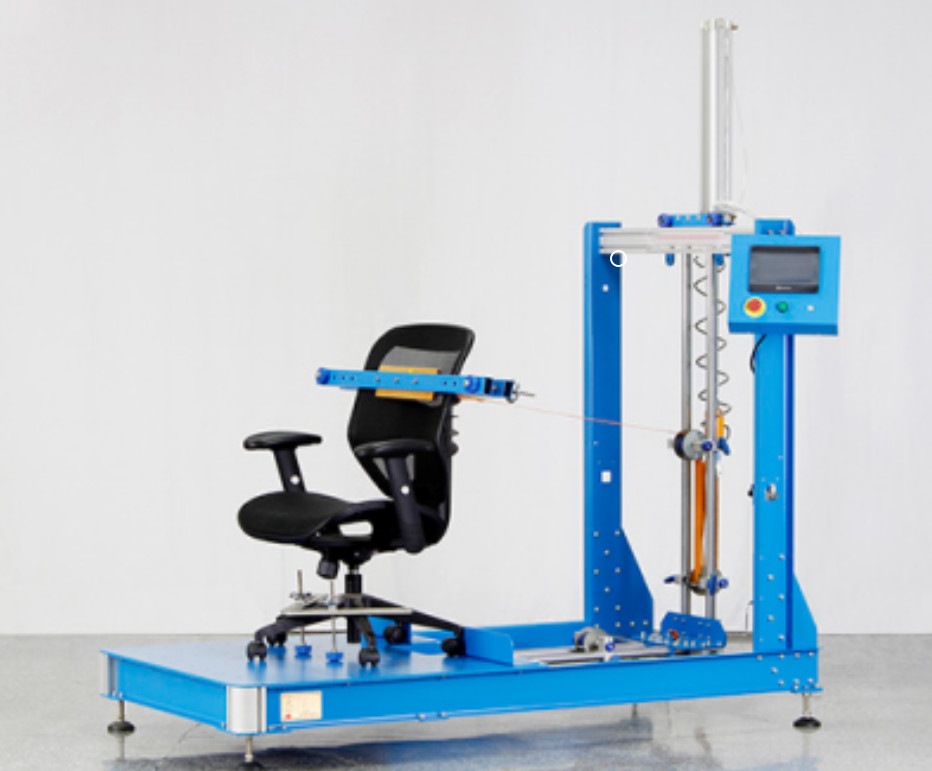

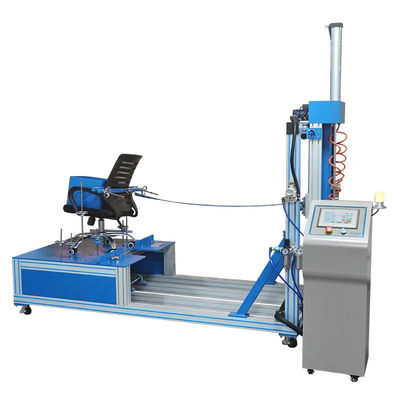

यह मशीन कार्यालय कुर्सी के हाथ (ऊर्ध्वाधर और क्षैतिज परीक्षण) और पीठ की ताकत का परीक्षण करने के लिए डिज़ाइन की गई है। यह पीएलसी नियंत्रक, टच स्क्रीन इंटरफ़ेस के साथ इनपुट परीक्षण मापदंडों के लिए,परीक्षण बल और समय सेट किया जा सकता है.
तकनीकी मापदंड
| क्षमता | 0-200 किलो |
| समय सेट करना | 0-99S(समायोज्य) |
| पीएलसी नियंत्रण | एलसीडी टच स्क्रीन इंटरफ़ेस |
| मोटर | खींचने की शक्ति प्रदान करने के लिए एक सर्वो मोटर और हवा सिलेंडर |
| परीक्षण समय | 10~25 चक्र/मिनट (समायोज्य) |
| स्ट्रोक | 0-500 मिमी |
| परीक्षण सहायक उपकरण |
हाथ के परीक्षण के लिए एक परीक्षण मंच हाथ की ऊर्ध्वाधर परीक्षण पकड़ एक पीठ शक्ति परीक्षण पकड़ |
| शक्ति | 1ø, AC220V/ 50HZ |
परीक्षण मानक
QB/T 2280-2016 खंड 6.6.4, 6.6.5, 6.6.9
BIFMA X5.1-2017 खंड 5, 6, 12, 13, 14, 15
ANSI/BIFMA X5.4-2020 धारा7, 20
संदर्भ डॉः BIFMA X5.1-2017
धारा 5 पीठ के समर्थन की ताकत का परीक्षण ∙ स्थैतिक प्रकार I परीक्षण प्रक्रिया:
667N (150lbf) या 1001N (225lbf) का बल 0 मिनट के लिए बैकस्टॉप स्थिति में बैकस्टॉप पर लगाया जाना चाहिए। कोण 70 ± 10 डिग्री,यदि लोड लागू करने के दौरान समायोजन तंत्र के क्रमिक सिल्पिंग के कारण पीठ की पीठ/झुकने वाले लॉक तंत्र लोड स्वीकार नहीं करेगा, पीठ को अपनी सबसे पीछे की स्थिति में सेट करें, फिर निर्दिष्ट भार लागू करें।
धारा 6 पीठ के समर्थन की शक्ति परीक्षण ✓ स्थिर- प्रकार II और III परीक्षण प्रक्रियाः
अनुभाग 5 के समान, केवल बल 667N (150lbf) या 1001N (225lbf), कोण 90 ± 10 डिग्री होना चाहिए।
धारा 12 आर्म ताकत परीक्षण- ऊर्ध्वाधर-स्थिर परीक्षण प्रक्रियाः
750 N (169 lbf) या 1125 N (253 lbf) का बल एक मिनट के लिए लागू किया जाना चाहिए। बल को हटा दें
खंड 13 हाथ की ताकत परीक्षण- क्षैतिज-स्थिर परीक्षण प्रक्रियाः
445 N (100 lbf) या 667 N (150 lbf) का बल 15 सेकंड के लिए बाहर की दिशा में लगाया जाना चाहिए।
बल को हटा दें।
धारा 14 पीठ की पीठ की स्थायित्व परीक्षण - चक्रवर्ती - प्रकार I परीक्षण प्रक्रियाः
लोडिंग बिंदु की ऊँचाई पर 406 मिमी (16 इंच) से कम या उसके बराबर पीठ की चौड़ाई वाली कुर्सियों के लिए, 120,000 चक्रों के लिए पीठ की पीठ पर भार लगाएं।
लोडिंग बिंदु की ऊँचाई पर 406 मिमी (16 इंच) से अधिक पीठ की चौड़ाई वाली कुर्सियों के लिए, 80,000 चक्रों के लिए पीठ पर भार लागू करें।
धारा 15 पीठ की पीठ की स्थायित्व परीक्षण - चक्रवर्ती - प्रकार II और III परीक्षण प्रक्रियाः
लोडिंग बिंदु की ऊँचाई पर 406 मिमी (16 इंच) से कम या उसके बराबर पीठ की चौड़ाई वाली कुर्सियों के लिए, 120,000 चक्रों के लिए पीठ की पीठ पर भार लगाएं।
लोडिंग बिंदु की ऊँचाई पर 406 मिमी (16 इंच) से अधिक पीठ की चौड़ाई वाली कुर्सियों के लिए, 80,000 चक्रों के लिए पीठ पर भार लागू करें।
