घुमावदार स्थायित्व परीक्षक कुर्सी परीक्षण मशीन BIFMA 5.1 कार्यालय बैठने के फर्नीचर के लिए

घुमावदार स्थायित्व परीक्षक का उपयोग बैठने के फर्नीचर के लिए किया जाता है, जिसमें लोड पैड और कुर्सी को तय करने के लिए सहायक उपकरण होते हैं, DIN 4551, EN 1335, NEN 1812 और BIFMA 5 के अनुसार।1.

यह कार्यालय कुर्सियों, मल, गैस स्प्रिंग्स के लिए प्रयोग किया जाता है, परीक्षण इकाइयों को या तो मानकों द्वारा निर्धारित पूरी परीक्षण प्रक्रिया या चयनित व्यक्तिगत परीक्षणों के अधीन किया जाता है।

परीक्षण अक्षों में से प्रत्येक के निकटवर्ती स्थान पर अपने स्वयं के नियंत्रकों को इकट्ठा किया गया है, जिन्हें एक टच पैनल से संचालित किया जाता है और पीएलसी द्वारा नियंत्रित किया जाता है।

आवेदन

• कार्यालय की कुर्सियों के निर्मातागुणवत्ता आश्वासन और उत्पाद विकास परीक्षण

• फर्नीचर परीक्षण प्रयोगशालाएँतृतीय पक्ष प्रमाणन और अनुपालन परीक्षण

• खरीद और गुणवत्ता विभागआपूर्तिकर्ता की योग्यता और आने वाला निरीक्षण

• एर्गोनोमिक सीटों के निर्माताघुमावदार तंत्र की स्थायित्व सत्यापन

• स्टूल और गैस स्प्रिंग्स निर्माताघटक स्थायित्व मूल्यांकन

• अनुसंधान संस्थानउत्पाद तुलनात्मक विश्लेषण और सामग्री अध्ययन

निम्नलिखित पर लागू होता हैःघुमावदार सीट वाली सभी प्रकार की कुर्सियां।

विनिर्देश

मानक
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, बीएसआई/बीएस 5459, एन 581-2

जिसमें शामिल हैं

1 परीक्षण फ्रेम

1 घुमावदार विद्युत चालित परीक्षण यंत्र

1 एक्ट्यूएटर लोड नियंत्रित, पिस्टन व्यास 80 मिमी, पिस्टन स्ट्रोक 500 मिमी, 2500N

कार्डानिक क्लैंपिंग कनेक्शन के साथ DIN EN 1335 के अनुसार 200 मिमी व्यास का 1 लोड पैड

मानक निर्धारण तत्वों की 1 श्रृंखला

1 लोड सेल 5kN - 1 सेट स्टॉप, क्लैंप

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: इस उपकरण का उपयोग किस लिए किया जाता है?
यह मशीन लोड के अधीन वर्षों तक दोहराए जाने वाले घूर्णन का अनुकरण करके कुर्सी घुमावदार तंत्रों की स्थायित्व का परीक्षण करती है।यह उत्पादकों को बाजार में जारी करने से पहले उत्पाद की गुणवत्ता सत्यापित करने और अंतरराष्ट्रीय प्रमाणन आवश्यकताओं को पूरा करने में मदद करता है.

प्रश्न 2: मशीन कैसे काम करती है?
परीक्षक सीट पर भारित भार लगाता है और कुर्सी या प्लेटफार्म को नियंत्रित गति से घुमाता है (प्रति मिनट 515 घुमाव) अधिकतम 120,000 चक्रों के लिए।पीएलसी और टच पैनल नियंत्रण आसान सेटअप और निगरानी की अनुमति देते हैं.

प्रश्न 3: यह किस मानक का अनुपालन करता है?
यह BIFMA X5 का समर्थन करता है।1, BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 और EN 581-2. प्राथमिक परीक्षण संदर्भ BIFMA X5.1-2002, परीक्षण संख्या 9, BIFMA X5.1-2017 पर आधारित प्रक्रिया है.

प्रश्न 4: किस प्रकार की कुर्सियों का परीक्षण किया जा सकता है?
एक घुमावदार सीट के साथ सभी प्रकार की कुर्सियों ️ सहित कार्यालय कुर्सियों, मलबे, और गैस वसंत से लैस बैठने ️ शामिल निर्धारण तत्वों और लोड पैड का उपयोग कर परीक्षण किया जा सकता है.

Q5: मुख्य परीक्षण मापदंड क्या हैं?
लोड भारः 102 किलोग्राम (225 पाउंड) समायोज्य। चक्र दरः 515 रोटेशन/मिनट। परीक्षण अवधिः 120,000 चक्र। रोटेशन रेंजः 0-360°। काउंटर क्षमताः 999,999 चक्र.

प्रश्न 6: मशीन के साथ क्या आता है?
पैकेज में एक परीक्षण फ्रेम, विद्युत चालित घुमावदार परीक्षण रिग, वायवीय एक्ट्यूएटर (80 मिमी बोर / 500 मिमी स्ट्रोक / 2,500 एन), कार्डैनिक कनेक्शन के साथ 200 मिमी लोड पैड, निर्धारण तत्व शामिल हैं,5 kN लोड सेल, और स्टॉप/क्लैम्प.

प्रश्न 7: किस बिजली की आपूर्ति की आवश्यकता है?
सिंगल फेज एसी 220 वी 50 हर्ट्ज 5 ए.

संदर्भ दस्तावेज: BIFMA X5.1-2017 घुमावदार परीक्षण

(क) कुर्सी को एक प्लेटफार्म पर बांधा जाना चाहिए। सीट या प्लेटफार्म को घूमने से रोका जाना चाहिए।

b) यदि सीट समायोज्य है, तो इसे अधिकतम सीट स्थिति पर सेट करें। अन्य सभी समायोज्य सुविधाओं को सामान्य उपयोग की स्थिति पर सेट करें।

(ग) सीट पर 122 किलोग्राम (270 पाउंड) भार रखा जाएगा, जिससे भार का गुरुत्वाकर्षण केंद्र घुमाव अक्ष की मध्य रेखा से 51 से 64 मिमी (2 से 2.5 इंच) आगे हो, जैसा कि चित्र 1 में दिखाया गया है।

घ) साइकिल चलाने वाली यंत्र को निम्न में से जो छोटा हो उसे घुमाने के लिए समायोजित किया जाना चाहिए: उपलब्ध घुमाव की सीमा या 360 डिग्री ± 10 डिग्री। यदि उपलब्ध घुमाव की सीमा 360 डिग्री से कम है,परीक्षण मशीन के घूर्णन को इस तरह से समायोजित किया जाना चाहिए कि घुमावदार तंत्र स्टॉप को छूता है लेकिन ओवरराइड नहीं करता हैघूर्णन या तो द्विदिशात्मक या एकदिशात्मक हो सकता है।

e) 360 डिग्री घूमने वाली कुर्सियों के लिए, एक चक्र एक पूर्ण घूर्णन है। 360 डिग्री से कम घूमने वाली कुर्सियों के लिए, एक चक्र एक स्टॉप से दूसरे स्टॉप तक घूमता है।

f) सीट या प्लेटफार्म को प्रति मिनट 5 से 15 घूर्णन की दर से 60,000 चक्रों के लिए घूमना चाहिए।

यदि सीट की ऊंचाई समायोज्य है तो ऊंचाई को उसकी सबसे निचली स्थिति पर सेट करें।

(घ) सभी कुर्सियों के लिए, परीक्षण को अतिरिक्त 60,000 चक्रों के लिए कुल 120,000 चक्रों के लिए जारी रखें।

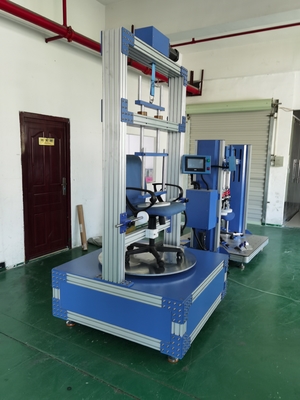

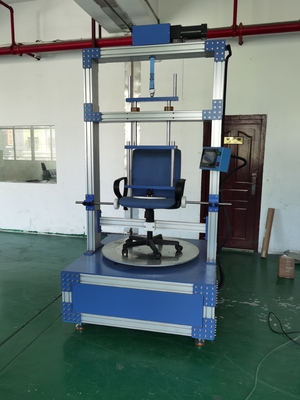

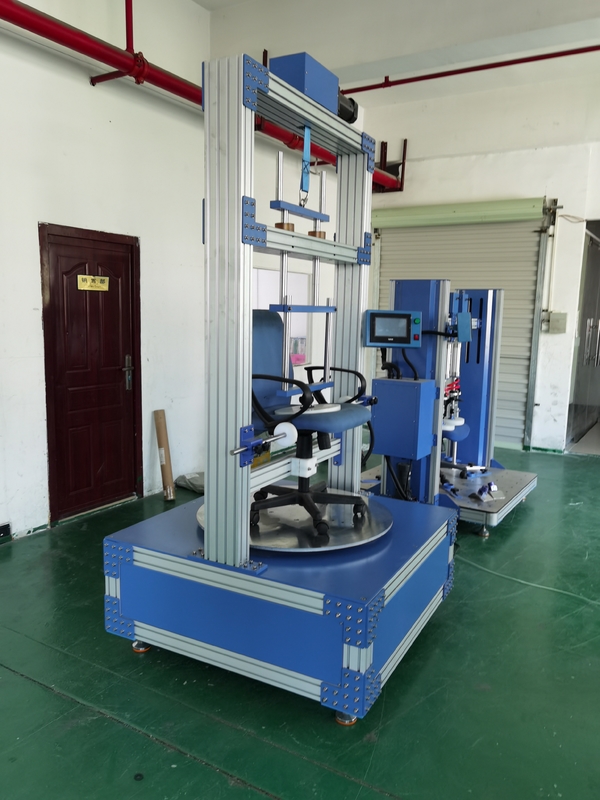

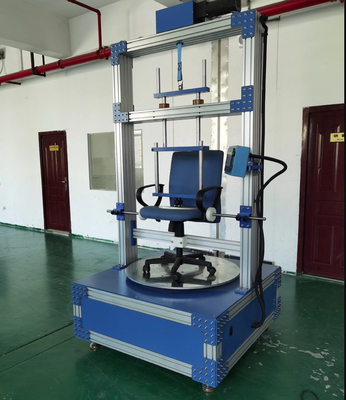

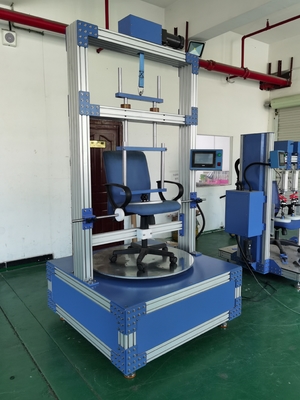

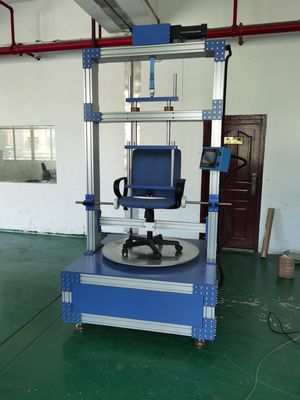

परीक्षण छविः
