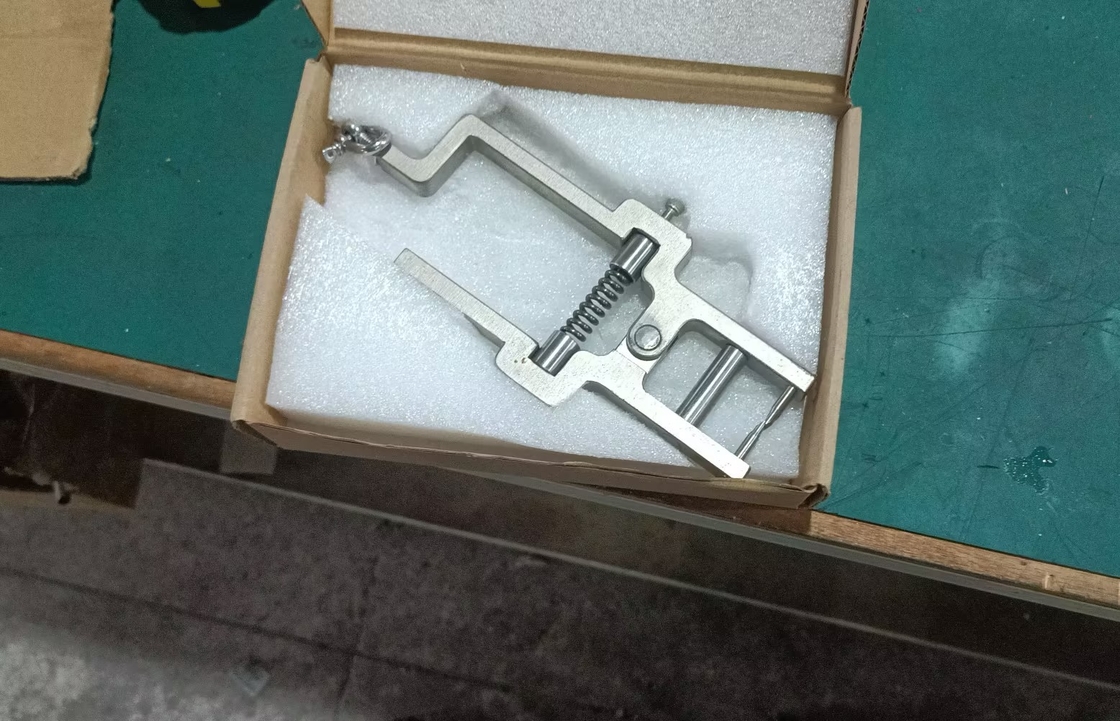

EN716-2 काटने का परीक्षक सुरक्षा परीक्षण उपकरण बच्चों के बिस्तर परीक्षण क्लैंप

मशीन का परिचय

काटने के परीक्षक में एच13 उच्च स्टील से बने दांतों के दो सेट होते हैं और 45 रॉकवेल सी से 50 रॉकवेल सी तक कठोर होते हैं।

इसका उपयोग खिलौना पर सतह की उछाल का परीक्षण करने के लिए बच्चों के दांतों का अनुकरण करने के लिए किया जाता है। खिलौना सुरक्षा परीक्षण परियोजना से संबंधित है।

बंद करने का बलः50+/-5N

आयाम:200*195*15 सामग्रीः स्टील

पैरामीटर

1. उपकरण दो दांतों के सेट से बना है, H13 उच्च क्रोम उपकरण स्टील या समकक्ष से बना है और 45 Rockwell C से 50 Rockwell C तक कठोर है।
2. दांतों की एक जोड़ी की ऊर्ध्वाधर मध्य रेखा (1 ± 0,1) दांतों के दूसरे सेट की मध्य रेखा के सामने मिमी.
3. पूरी तरह से बंद स्थिति में दांतों को एक-दूसरे पर (1 ± 0,1) मिमी से अधिक होना चाहिए।
4. दांतों के सबसे बाहरी कोनों की त्रिज्या (0,3 ± 0,1) मिमी होनी चाहिए।
5. The teeth shall be mounted so as to pivot about a point (50 ± 1) mm from the rear most pair of teeth and positioned so that when closed the centre lines of the two pairs of teeth are parallel to each other.
6. काटने के परीक्षक को एक स्टॉप से लैस किया जाना चाहिए ताकि दांतों के बीच की दूरी पूरी तरह से खोले जाने पर (28 ± 1) मिमी से अधिक न हो।
7. दांतों की बंद करने की शक्ति (50 ± 5) एन पर सेट की जानी चाहिए।
8. काटने वाले परीक्षक को एक मार्गदर्शक के साथ सुसज्जित किया जाना चाहिए ताकि वस्तुओं को पूरी तरह से खोले हुए जबड़ों में (17 ± 1) मिमी से अधिक की दूरी पर प्रवेश करने से रोका जा सके।

9. काटने वाले परीक्षक को ऐसे साधन से लैस किया जाना चाहिए जिसके द्वारा (50 ± 5) एन का बल उसके केंद्र रेखा के साथ उस दिशा में लगाया जा सके जिससे दांतों को नमूना से खींचने की प्रवृत्ति हो।

परीक्षण मानक

बी एस एन 716-2:2008 4.11
बीएस एन1227-2:1999 4.4
EN13209-2:2005 6.7
