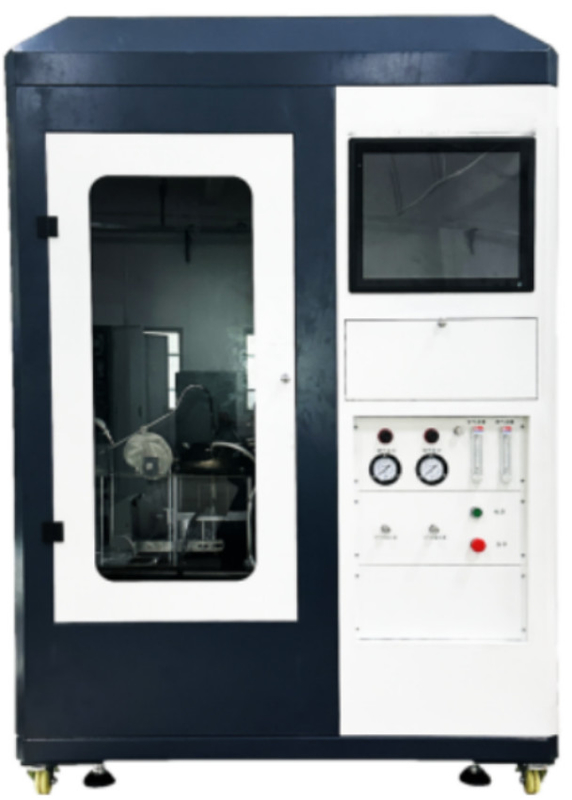

पीसी नियंत्रण मॉडल आईएसओ 5657 निर्माण सामग्री ज्वलनशीलता ज्वलनशीलता परीक्षक

एसएल-एफएल56 निर्माण सामग्रीइग्निशन प्रदर्शन परीक्षक

1मशीन का परिचय

यह सामग्री की अग्नि सतह की ज्वलनशीलता की जांच के लिए उपयुक्त है,मिश्रित या घटक जिनकी मोटाई 70 मिमी से अधिक नहीं है जब निर्दिष्ट थर्मल विकिरण परिस्थितियों में क्षैतिज रूप से रखा जाता हैइसका उपयोग दीवार और छत अस्तर सामग्री, फर्श प्रणाली, बाहरी आवरण और वायु नलिकाओं के लिए थर्मल इन्सुलेशन सामग्री आदि का मूल्यांकन करने के लिए किया जा सकता है।उत्पाद की आग की स्थिति का सटीक वर्णन किया जा सकता है, ताकि परीक्षण के परिणाम वास्तविक उपयोग में उत्पाद के दहन प्रदर्शन को प्रतिबिंबित कर सकें और परीक्षण यह भेद कर सके कि कौन सी सामग्री आसानी से जलती है और कौन सी सामग्री आसानी से जलती नहीं है,सामग्री के अग्नि जोखिम को अलग करने में मदद करना.

2परीक्षण मानक

आईएसओ 5657

3.मशीन विशेषता

नियंत्रण भाग पीएलसी प्रोग्रामिंग, कंप्यूटर, उच्च परिशुद्धता बोर्ड, मॉड्यूल नियंत्रण, पीआईडी नियंत्रण, सिग्नल संग्रह और 16-बिट उच्च परिशुद्धता बोर्ड का उपयोग करके प्रसंस्करण को अपनाता है, सटीकता स्तर 1% तक पहुंच सकता है,स्थिर प्रदर्शनकंप्यूटर नियंत्रण इंटरफ़ेसः 3.2 उच्च श्रेणी के उपकरण और उपकरणों का उपयोग (लैबव्यू) पेशेवर विकास सॉफ्टवेयर, इंटरफ़ेस कठोर है, स्वचालन की उच्च डिग्री,सभी नौकरशाही और संचालन एक कंप्यूटर में एकीकृत किया गया है, तेजी से, संचालित करने में आसान, मानव इंटरफ़ेस, मूर्ख। नियंत्रण परीक्षण प्रक्रिया वास्तविक समय परीक्षण डेटा देख सकते हैं, जो स्वचालित डेटा अधिग्रहण और प्रसंस्करण का एहसास कर सकते हैं,डाटा सेविंग और आउटपुट निर्धारण परिणाम ऑपरेटिंग सॉफ्टवेयर 3.3: विंडोज एक्सपी ऑपरेटिंग इंटरफेस, लैबव्यू शैली, संचालित करने में आसान, मानव इंटरफ़ेस, मूर्ख। प्रोपेन 3.4 वायु आपूर्ति प्रणाली, हवा और नियामक वाल्व, फिल्टर, प्रवाह मीटर के माध्यम से प्रोपेन,चेक वाल्वप्रणोदन लौ को आपूर्ति की जाती है, अधिक सटीक रूप से नियंत्रित द्रव्यमान प्रवाहमीटर के साथ पायलट लौ के लिए प्रोपेन और हवा के प्रवाह को नियंत्रित करता है।5 के अनुसार GB/T14523-2007 8 अनुभाग और अनुभाग 8 ISO5657-1997 "परीक्षण बुनियादी में होना चाहिए कोई हवा नहीं है या पर्यावरण की रक्षा के लिए ढाल हैपरीक्षण यंत्र की परिवेश वायु गति 0.2 मीटर/सेकंड से अधिक नहीं हो सकती। ऑपरेटर को दहन उत्पादों की क्षति से बचना चाहिए और उत्सर्जित धुएं को हटाना चाहिए।लेकिन इकाई के ऊपर एक मजबूर निकास नहीं होना चाहिएएक उपयुक्त बॉक्स विकसित करने के लिए, न केवल यह सुनिश्चित करने के लिए कि वायु प्रवाह की दर परीक्षण को प्रभावित नहीं करती है, बल्कि धूम्रपान को प्रभावी ढंग से निकालने के लिए भी। नीचे चित्र देखेंः

4.तकनीकी पैरामीटर

4.1 पूरी मशीनः विकिरण शंकु, इग्निशन डिवाइस, नोजल, दबाव प्लेट तंत्र और समर्थन फ्रेम, तापमान रिकॉर्डर, गैस प्रणाली, सिग्नल अधिग्रहण और प्रसंस्करण, कंप्यूटर आदि से बनी है।

4.2 नमूना रैक, प्लेट और दबाव प्लेट: 2 नमूना रैक और अन्य भागों के फिटिंग स्टेनलेस स्टील रैक से बने होते हैं जिनकी दीवार मोटाई 1.5 मिमी होती है,चौकोर स्टील ट्यूब का आकार 25 मिमी x 25 मिमी बनाया जाता है, कुल आकार 275 मिमी * 230 मिमी है।

4.2.2 स्तर सुरक्षा 220 मिमी की साइड लंबाई, 4 मिमी की मोटाई।क्षैतिज सुरक्षा बोर्ड आधार फ्रेम से 260 मिमी ऊपर सुरक्षा बोर्ड के कोने पर घुड़सवार चार 16 मिमी व्यास तिपाई द्वारा तय किया जाता हैबोर्ड के मध्य में 150 मिमी व्यास का एक परिपत्र छेद काटा जाता है और छेद के ऊपरी किनारे को क्षैतिज विमान के 45° और चौड़ाई 4 मिमी के चम्फेर में काटा जाता है।होल्डिंग रैक की स्थापना में 2 जड़ों की लंबाई 355 मिमी से कम है, 20 मिमी व्यास का स्टील वर्टिकल गाइड रॉड, क्रमशः समर्थन फ्रेम के मध्य बिंदु पर प्रत्येक छोटे पक्ष पर स्थापित।दो ऊर्ध्वाधर मार्गदर्शक छड़ों के बीच 25 मिमी × 25 मिमी क्षैतिज समायोज्य छड़ी स्थापित है.

4.2.3 समायोज्य छड़ी मार्गदर्शक छड़ी पर स्लाइड कर सकती है या पेंचों द्वारा मैन्युअल रूप से एक निश्चित स्थिति में पेंच की जा सकती है। समायोज्य छड़ी को केंद्र में एक ऊर्ध्वाधर छेद आस्तीन के साथ प्रदान किया जाता है,जिसका उपयोग 12 मिमी व्यास और 148 मिमी लंबाई के ऊर्ध्वाधर स्लाइडिंग रॉड को तय करने के लिए किया जाता हैस्लाइडिंग रॉड पर 180 मिमी की साइड लंबाई और 4 मिमी की मोटाई का एक वर्ग प्रेसिंग प्लेट रखा जाता है।दबाव प्लेट संतुलन घूर्णन हाथ के माध्यम से सुरक्षा प्लेट के निचले तल सतह धक्का, जो क्षैतिज समायोजन छड़ी के नीचे और ऊर्ध्वाधर स्लाइडिंग छड़ी के निचले छोर के खिलाफ स्थापित है।

4.2.4 घुमावदार बांह के एक छोर पर ऊर्ध्वाधर स्लाइडर के निचले छोर के नाब पर एक रोलर होता है और दूसरे छोर पर एक समायोज्य संतुलन हथौड़ा लगाया जाता है।काउंटरवेट विभिन्न गुणों के नमूनों को संतुलित कर सकता है और नमूना और सुरक्षा प्लेट के बीच 20N का एक निरंतर दबाव लागू कर सकता हैपरीक्षण के दौरान, चूंकि नमूना ढह सकता है, नरम हो सकता है और पिघल सकता है, इसलिए दबाव प्लेट के ऊपर की ओर आंदोलन को सीमित करने के लिए एक समायोजन और स्थिति उपकरण प्रदान किया जाता है, अधिकतम दूरी 5 मिमी है,और पैड दबाव प्लेट और सुरक्षा प्लेट के बीच इस्तेमाल किया जा सकता है

4.3 विकिरण शंकु

4.3.1 विकिरण शंकुः नाममात्र शक्ति 3kw, विकिरण तीव्रताः 10kW/m2~70kW/m2 हीटिंग तत्व, हीटिंग तत्व की लंबाई 3500mm, व्यास 8.5mm स्टेनलेस स्टील के इलेक्ट्रिक ट्यूब,यह एक गोल मेज के आकार में घुमाया जाता है और सुरक्षात्मक कवर खोल में स्थापित किया जाता हैखोल की कुल ऊँचाई (75±1) मिमी है, शीर्ष का आंतरिक व्यास (66±1) मिमी है, और नीचे का आंतरिक व्यास (200±3) मिमी है।ढाल की आंतरिक और बाहरी मोटाई 1 मिमी स्टेनलेस स्टील है, मध्य क्लिप 10 मिमी मोटी है, और नाममात्र घनत्व 100kg/ M2 सिरेमिक फाइबर इन्सुलेशन सामग्री है।हीटिंग तत्व दृढ़ता से स्टील सुई के माध्यम से सुरक्षात्मक ढक्कन की आंतरिक सतह पर तय है, और 4 क्लैंप सुरक्षा कवर के नीचे विद्युत गर्मी पाइप के आकस्मिक ढील को रोकने के लिए सुरक्षा कवर की परिधि पर समान दूरी पर तय कर रहे हैं।जब ऊर्ध्वाधर प्रक्षेपित किया जाता है, घाव हीटिंग तत्व ढाल के शीर्ष पर उद्घाटन क्षेत्र का 10% से अधिक नहीं ब्लॉक करता है।
