| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-T01 |
| मूक: | 1 इकाई |
| कीमत: | negoitable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की योग्यता: | 1 इकाई |

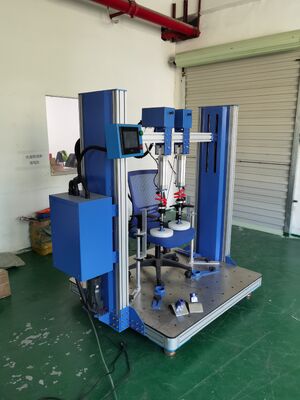

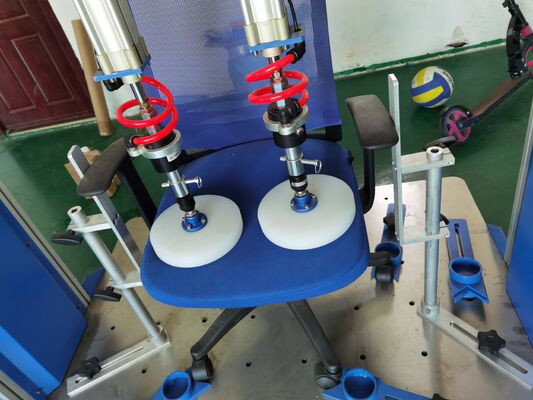

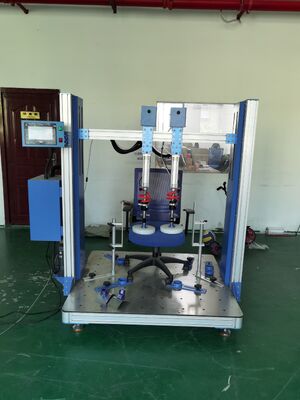

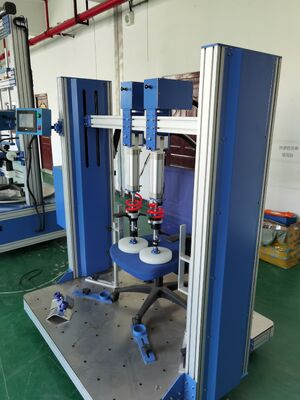

यह परीक्षण मशीन BIFMA X5.1 और BIFMA X5.4 मानकों के आधार पर आर्मस्ट्रेट क्षैतिज स्थिर परीक्षण, स्थायित्व परीक्षण और आर्मस्ट्रेट ऊर्ध्वाधर स्थिर और स्थायित्व परीक्षण करने के लिए डिज़ाइन की गई है।
GB/T 10357.3-2013 4.6 और 4.9; ANSI/BIFMA X5.1-2017 10.4, 12, 12, 20; EN1728-2012; EN 581; आईएसओ 7173-1989
| क्षमता बल | 200 किलो |
| सिलेंडर स्ट्रोक | 500 मिमी |
| परीक्षण गति | 10-30 बार/मिनट (समायोज्य) |
| आर्मरेस्ट ऊंचाई | 550-950 मिमी |
| परीक्षण समय | 1-999999 बार |
| नियंत्रण मॉड्यूल | पीएलसी और एलसीडी टच स्क्रीन |
| नियंत्रण दबाव मोड | सर्वो-आनुपातिक वाल्व नियंत्रण |
| वायु स्रोत | ≥0.5MPa |
| विद्युत आपूर्ति | 1 ̊ AC 220V |
कार्यात्मक भार परीक्षण/प्रूफ लोड परीक्षणः334 N (75 lbf) का बल प्रत्येक आगे के पैर पर एक बार एक (1) मिनट के लिए व्यक्तिगत रूप से लगाया जाना चाहिए। बल को हटा दें।
प्रूफ लोड परीक्षणःकार्यात्मक भार परीक्षण के समान, लेकिन बल 503 N (113 lbf) है।
कार्यात्मक भार:750 N (169 lbf) का बल एक (1) मिनट के लिए लगाया जाना चाहिए। बल को हटा दें।
प्रूफ लोडःएक (1) मिनट के लिए 1125 N (253 lbf) का बल लगाया जाना चाहिए। बल को हटा दें।
कार्यात्मक भार:445 N (100 lbf) का बल बाहर की ओर एक (1) मिनट के लिए लगाया जाना चाहिए। बल को हटा दें।
प्रूफ लोडः667 N (150 lbf) का बल बाहर की ओर एक (1) मिनट के लिए लगाया जाना चाहिए। बल को हटा दें।
परीक्षण प्रक्रियाःएक ही समय में प्रत्येक बांह पर 400 N (90 lbf) का बल प्रारंभ में 10 डिग्री ± 1 डिग्री के कोण पर लागू करें जैसा कि चित्र 20b में दिखाया गया है। बांह लोडिंग डिवाइस को बांह का अनुसरण करना चाहिए (आगे और पीछे की अनुमति दें,साइड-टू-साइड और रोटेशनल मूवमेंट) के रूप में यह विचलित या pivotsयदि चित्र 20b में दिखाए गए समान परीक्षण उपकरण का प्रयोग किया जाता है, तो लोड आवेदन दूरी प्रारंभ में चित्र में निर्दिष्ट लंबाई होनी चाहिए।भार लागू करने के अन्य तरीके स्वीकार्य हैं यदि बल और कोण अनुप्रयोग समान हैंबल को प्रति मिनट 10 से 30 चक्रों की दर से 60,000 चक्रों के लिए लागू और हटाया जाना चाहिए।
