| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-T01 |
| मूक: | 1 इकाई |
| कीमत: | negoitable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की योग्यता: | 1 इकाई |

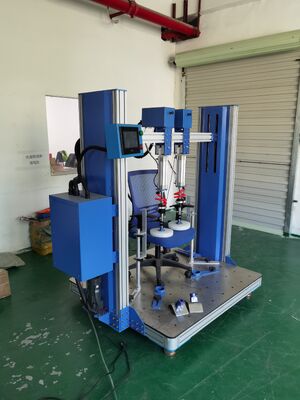

यह परीक्षण मशीन BIFMA X5.1 और BIFMA X5.4 मानकों के आधार पर आर्मरेस्ट क्षैतिज स्थैतिक परीक्षण और स्थायित्व परीक्षण, साथ ही आर्मरेस्ट ऊर्ध्वाधर स्थैतिक और स्थायित्व परीक्षण करती है।
GB/T 10357.3-2013 4.6 और 4.9; ANSI/BIFMA X5.1-2017 10.4, 12, 12, 20; EN1728-2012; EN 581; ISO 7173-1989
| पैरामीटर | विनिर्देश |
|---|---|
| क्षमता बल | 200 किग्रा |
| सिलेंडर स्ट्रोक | 500 मिमी |
| परीक्षण गति | 10-30 बार/मिनट (समायोज्य) |
| आर्मरेस्ट ऊंचाई | 550-950 मिमी |
| परीक्षण बार | 1-999999 बार |
| नियंत्रण मॉड्यूल | पीएलसी और एलसीडी टच स्क्रीन |
| नियंत्रण दबाव मोड | सर्वो प्रोपोर्शनल वाल्व नियंत्रण |
| वायु स्रोत | ≥0.5MPa |
| बिजली की आपूर्ति | 1~ एसी 220V |
कार्यात्मक लोड परीक्षण/प्रूफ लोड परीक्षण:प्रत्येक सामने पैर पर व्यक्तिगत रूप से 334 N (75 lbf.) का बल एक (1) मिनट के लिए लगाया जाएगा। बल हटा दें।
प्रूफ लोड परीक्षण:कार्यात्मक लोड परीक्षण के समान, लेकिन बल 503 N (113 lbf) है
कार्यात्मक लोड:एक (1) मिनट के लिए 750 N (169 lbf.) का बल लगाया जाएगा। बल हटा दें।
प्रूफ लोड:एक (1) मिनट के लिए 1125 N (253 lbf.) का बल लगाया जाएगा। बल हटा दें।
कार्यात्मक लोड:बाहरी दिशा में एक (1) मिनट के लिए 445 N (100 lbf.) का बल लगाया जाएगा। बल हटा दें।
प्रूफ लोड:बाहरी दिशा में एक (1) मिनट के लिए 667 N (150 lbf.) का बल लगाया जाएगा। बल हटा दें।
परीक्षण प्रक्रिया:शुरुआत में 10 डिग्री ± 1 डिग्री के कोण पर प्रत्येक हाथ पर 400 N (90 lbf.) का बल एक साथ लगाएं जैसा कि चित्र 20b में दिखाया गया है। हाथ लोडिंग डिवाइस को हाथ का पालन करना चाहिए (आगे और पीछे, साइड-टू-साइड और घूर्णी गति की अनुमति दें) जैसे ही यह झुकता है या धुरी करता है। यदि चित्र 20b के समान परीक्षण उपकरण का उपयोग कर रहे हैं, तो बल अनुप्रयोग दूरी शुरू में चित्र में निर्दिष्ट लंबाई होनी चाहिए। बल लगाने के अन्य तरीके स्वीकार्य हैं यदि बल और कोण अनुप्रयोग समतुल्य हैं। बल 10 और 30 चक्र प्रति मिनट की दर से 60,000 चक्रों के लिए लगाया और हटाया जाएगा।
