उत्पाद

ब्रांड नाम: SKYLINE
मॉडल संख्या: SL-7601S
मूक: 1 सेट
भुगतान की शर्तें: टी/टी (50% जमा, शिपमेंट से पहले 50%), एल/सी
आपूर्ति की योग्यता: प्रति माह 10 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
डोंगगुआन, गुआंगडोंग, चीन
प्रमाणन:
UL1685-2018, ISO 9001
सीढ़ी शीर्ष स्टील प्लेट:
610 x 610 x 3.2 मिमी
इग्निशन स्रोत:
प्रोपेन रिबन बर्नर 341 x 30 मिमी, 242 छेद
लागू होने लायक मानक:
यूएल 1685-2018
बर्नर होल व्यवस्था:
3 क्रमित पंक्तियों में 1.35 मिमी के 242 छेद (81/80/81)
प्रोपेन फ्लो मीटर:
230 mm3/s द्रव्यमान प्रवाह मीटर
वायु प्रवाह मीटर:
1330 mm3/s द्रव्यमान प्रवाह मीटर
चैम्बर आंतरिक आकार (HxLxW):
3353 x 2438 x 2438 मिमी
ऑप्टिकल पथ की लंबाई:
910 मिमी
चैम्बर संरचना:
थर्मल इन्सुलेशन परत के साथ स्टेनलेस स्टील प्लेट, काले रंग से रंगा हुआ आंतरिक भाग
प्रकाश स्रोत:
फिलिप्स क्वार्ट्ज हैलोजन लैंप, 100 डब्ल्यू, 12 वी डीसी, 2000-3000 एलएम
लाइट डिटेक्टर:
सिलिकॉन फोटोकेल
धुआँ संग्रहण टावर:
40 डिग्री ढलान के साथ शंक्वाकार शीर्ष पर 914 मिमी घन
निकास नली:
SUS304, 405 मिमी आईडी x 5500 मिमी लंबाई
निकास नली:
SUS304, 405 मिमी आईडी x 5500 मिमी लंबाई
परीक्षण सीढ़ी:
SUS304, 305 x 76 x 2400 मिमी, पायदान की दूरी 25 मिमी
निकास मात्रा प्रवाह:
0.65 +/- 0.5 एम3/सेकेंड
निकास मात्रा प्रवाह:
0.65 +/- 0.5 एम3/सेकेंड
द्विदिश जांच:
0-200 Pa, सटीकता +/-1 Pa
द्विदिश जांच:
0-200 Pa, सटीकता +/-1 Pa
तापमान संवेदक:
के-टाइप शीथेड थर्मोकपल, 1.5 मिमी तार (जीबी/टी 16839.1-1997)
नियंत्रण प्रणाली:
एनआई लैबव्यू सॉफ्टवेयर + एडवांटेक डेटा अधिग्रहण कार्ड
बिजली की आपूर्ति:
220 वी/380 वी, 50 हर्ट्ज़
पैकेजिंग विवरण:
फिल्म रैप और बफर सामग्री के साथ मानक निर्यात लकड़ी का केस
आपूर्ति की क्षमता:
प्रति माह 10 सेट
प्रमुखता देना:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

उत्पाद वर्णन

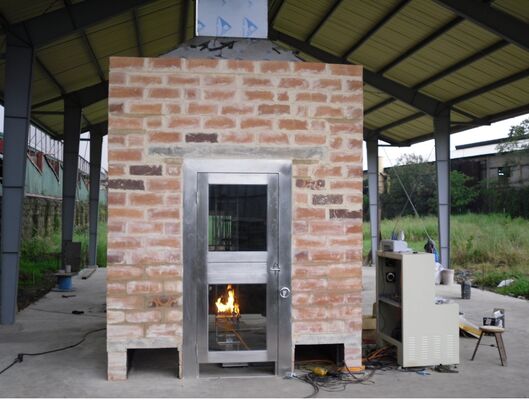

UL1685 विद्युत फाइबर ऑप्टिक केबल SL-7601S के लिए ऊर्ध्वाधर-ट्रे फायर प्रसार धुआं रिलीज परीक्षण उपकरण
दSL-7601Sएक पूर्ण पैमाने पर अग्नि परीक्षण प्रणाली है जो विद्युत और ऑप्टिकल फाइबर केबलों के ऊर्ध्वाधर लौ प्रसार और धुआं रिलीज प्रदर्शन का मूल्यांकन करती हैयूएल 1685-2018विद्युत और ऑप्टिकल फाइबर केबलों के लिए ऊर्ध्वाधर-ट्रे-फायर-प्रसार और धुआं-रिलीज़ परीक्षण के लिए मानक।
आवेदन का दायरा
  • FT4 जलने के मानक के तहत केबलों और ऑप्टिकल फाइबर केबलों के ऊर्ध्वाधर लौ प्रसार और धुएं की रिहाई का निर्धारण करता है
  • परीक्षण विधिः केबलों को ऊर्ध्वाधर एक सीढ़ी पर बांधा जाता है और प्रज्वलित किया जाता है; परीक्षण के बाद जलने की ऊंचाई और धुआं उत्पन्न होने की जांच की जाती है
मुख्य तकनीकी मापदंड
कक्ष का आंतरिक आकार (H x L x W)3353 x 2438 x 2438 मिमी
कक्ष संरचनाथर्मल इन्सुलेशन परत के साथ स्टेनलेस स्टील की प्लेट, काला चित्रित आंतरिक
धुआं संकलन टॉवर914 मिमी घन टावर, 40° पर शंकु आकार का शीर्ष
परीक्षण सीढ़ी (ट्रे)SUS304 सीढ़ी 305 (W) x 76 (D) x 2400 (H) मिमी, 25 मिमी के बीच की दूरी; शीर्ष स्टील प्लेट 610 x 610 x 3.2 मिमी
इग्निशन स्रोतप्रोपेन रिबन बर्नर, 341 x 30 मिमी स्टेनलेस पैन, 242 छेद 1.35 मिमी के 3 चरणबद्ध पंक्तियों में (81/80/81)
प्रोपेन/वायु प्रवाह मीटरद्रव्यमान प्रवाह मीटर, प्रोपेन 230 mm3/s, हवा 1330 mm3/s
ऑप्टिकल प्रणालीक्वार्ट्ज हलोजन प्रकाश स्रोत (100 W, 12 V DC, 2000-3000 lm) और सिलिकॉन फोटोसेल, ऑप्टिकल पथ 910 मिमी; प्रकाश पारगम्यता 0%-100%
निकास नलिकाSUS304, 405 मिमी आईडी x 5500 मिमी, सीधा अनुभाग 3600 मिमी
निकास मात्रा प्रवाह0.65 ± 0.5 m3/s
द्विदिशात्मक जांचसीमा 0-200 Pa, सटीकता ±1 Pa
तापमान सेंसरके-प्रकार के आवरण वाले थर्मोकपल, 1.5 मिमी तार व्यास (GB/T 16839.1-1997)
नियंत्रण और डेटा अधिग्रहणएनआई लैबव्यू सॉफ्टवेयर और एडवांटेक डेटा अधिग्रहण कार्ड; वास्तविक समय वक्र, स्वचालित रिकॉर्डिंग और रिपोर्ट प्रिंटिंग
विद्युत आपूर्ति220 वी / 380 वी, 50 हर्ट्ज
प्रणाली संरचना
परीक्षण कक्ष, धुआं संग्रह टॉवर, निकास नलिका, इग्निशन स्रोत, परीक्षण सीढ़ी, ऑप्टिकल माप प्रणाली और डेटा अधिग्रहण एवं प्रसंस्करण इकाई।
