| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-S85 |
| मूक: | 1 इकाई |
| कीमत: | Negoitable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, Moneygram |
| आपूर्ति की योग्यता: | 1 यूनिट / महीना |

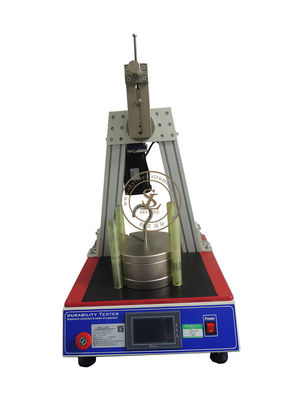

ISO8124-4 स्विंग सस्पेंशन कनेक्टर टिकाऊपन परीक्षक
आवेदन
बच्चों के मनोरंजन सुविधाओं में झूलों के लिए उपयोग किए जाने वाले निलंबन तंत्र के स्थायित्व का मूल्यांकन करने के लिए उपयुक्त है।
सिद्धांत: सामान्य उपयोग में स्थिति का अनुकरण करने के बाद, एक निश्चित वजन के साथ निलंबन तंत्र को लोड करने के बाद, एक निश्चित संख्या में चक्रों के बाद, जांचें कि क्या इसका प्रदर्शन सुरक्षा आवश्यकताओं को पूरा करता है
मानक के अनुरूप: आईएसओ 8124।
तकनीकी पैमाने
| भार | 6.75 किग्रा, 13.5 किग्रा, 18.5 किग्रा, 30 किग्रा संचयी |
| लोडिंग विधि | फांसी |
| फिक्स्ड रॉड सनकीपन | 100 मिमी ~ 220 मिमी |
| झूला कोण | ± 5 ° ~ ± 45 ° (10 ° ~ 90 °) सेट किया जा सकता है |
| निलंबन तंत्र की संख्या | एक |
| गति नापो | 1 ~ 60r / मिनट सेट किया जा सकता है |
| गिनती | 0 ~ 999 999 पर सेट किया जा सकता है |
| नियंत्रण विधा | पीएलसी + टच स्क्रीन |
| वॉल्यूम (WxDxH) | 40x52x78cm |
| वजन (लगभग) | ≈75Kg |
| बिजली की आपूर्ति | 1Hz AC 220V 50Hz 3A |
प्रक्रिया
स्थापना निर्देशों के अनुसार, अपने समर्थन सदस्य को प्रत्येक प्रकार के स्विंग तत्व संलग्न करें, और
एक उपयुक्त परीक्षण स्थिरता में माउंट करें।
स्विंग तत्व के लचीले घटकों को कम से कम एक ही आकार के कठोर घटकों द्वारा प्रतिस्थापित किया जा सकता है और
द्रव्यमान, जब तक कि वैकल्पिक घटक स्विंग तत्व के चलते भागों को प्रभावित नहीं करते हैं।
परीक्षण करने के लिए प्रत्येक रहने की स्थिति के लिए उपयुक्त परीक्षण द्रव्यमान सुरक्षित करें।
एक कुल कोण के साथ निर्दिष्ट कोण के साथ एक चाप के माध्यम से इस निलंबित इकाई को पूरा करें
180 000 चक्र (आगे और पीछे)।
निर्धारित करें कि निलंबन कनेक्टर की कोई ढीला या संरचनात्मक विफलता होती है या नहीं।
सस्पेंशन कनेक्टर स्थायित्व Tester.pdf

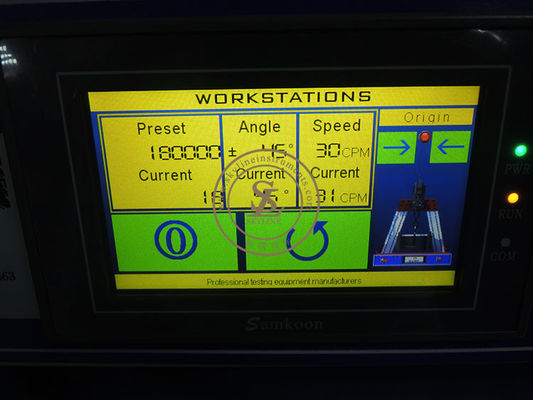

कंटोलर पीएलसी
