| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-T26 |
| एमओक्यू: | 1 इकाई |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी / टी, मनीग्राम |
| आपूर्ति करने की क्षमता: | 1 पीसी / माह |
विशेषताएं
1 यह 5 समूह वायवीय सिलेंडर से लैस है जो 1 सेट वर्टिकल डिवाइस और 4 सेट कैलिब्रेट वेलोसिटी और थ्रस्ट को अलग-अलग करता है। स्ट्रोक 500 मिमी है
ऊर्ध्वाधर डिवाइस के 2 क्यू uadruplet ब्रेक सामने और पीछे और ऊपर और नीचे (100 मिमी ~ 900 मिमी) समायोजन हो सकता है
क्षैतिज डिवाइस के 3 क्यू uadruplet ब्रेक समायोजित किया जा सकता है और नीचे और बाएँ और दाएँ, यह विभिन्न परीक्षण की स्थिति के साथ सहयोग कर सकते हैं।
4 इसमें टेस्टर के निचले पैनल में कई पंक्तियों के पेंच होते हैं जो अलग-अलग एक्सेसरी या फिक्स्ड टेस्ट कंडीशन को स्थापित करने के लिए सुविधाजनक है
5 यह प्रत्येक समूह के लिए वायवीय ब्रेक के सामने त्वरित युग्मन स्थान से सुसज्जित है जो विभिन्न भार या पकड़ को बदलने के लिए सुविधाजनक है।
6 रंग टच स्क्रीन और पीएलसी नियंत्रक, आसान काम इंटरफ़ेस, प्रदर्शन इमेजिंग और ऑपरेटर के लिए अधिक असुविधाजनक।

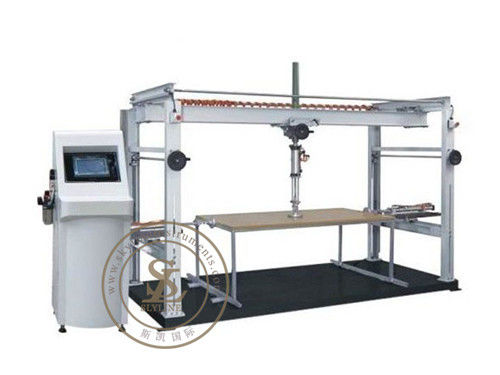

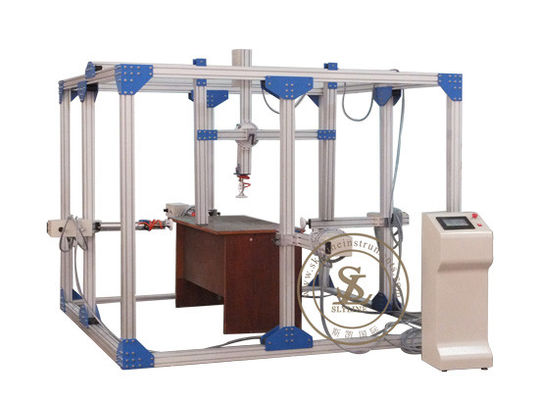

इस परीक्षण मशीन का उपयोग तालिकाओं और ट्रॉलियों की शक्ति और स्थिरता के परीक्षण के लिए किया जाता है। निम्नलिखित परीक्षण कर सकते हैं
शक्ति परीक्षण
1. ऊर्ध्वाधर स्थिर लोड परीक्षण
2. निरंतर लोड परीक्षण
3. क्षैतिज स्थिर भार परीक्षण
4. ऊर्ध्वाधर प्रभाव परीक्षण
स्थिरता परीक्षण:
1. ऊर्ध्वाधर स्थिरता परीक्षण
2. क्षैतिज प्रभाव परीक्षण।
तकनीकी मापदंड
| बेसिक टेस्ट फ्रेम | 2.5x2.5x2m, 80x80 मिमी Alu.material से बना होगा |
| एयर सिलेंडर को लोड करें | व्यास 50 मिमी, 4 पीसी, स्ट्रोक 300 मिमी, अधिकतम भार बल 1500N तक |
| इम्पैक्ट सिलेंडर | व्यास 50 मिमी, 1 पीसी, स्ट्रोक 400 मिमी |
| एयर सिलेंडर को लोड करें | व्यास 80 मिमी, 1 पीसी, स्ट्रोक 500 मिमी, अधिकतम भार बल 2500N तक |
| बल संवेदक | उच्च परिशुद्धता सेंसर, क्षमता 2KN, 4 पीसी N 5KN, 1 पीसी |
| नियंत्रण का तरीका | टच स्क्रीन + पीएलसी नियंत्रण |
| काउंटर | 0 ~ 999999 बार (समायोजित करके) |
| बल समायोजित | सेंसर के साथ सटीक दबाव वाल्व उपकरण |
| हवा की आपूर्ति | 7kgf / सेमी ^ 2 |
| शक्ति | 1Hz AC 220V 50Hz 5A |
परीक्षण मानक
EN 527-3, EN581-3 और BIFMA X5.1, IS5967
एन 1725: 1998 7.3 स्थायित्व परीक्षण
एन 1725: 1998 7.5 बेड की बढ़त की स्थायित्व
एन 1725: 1998 7.6 लंबवत स्थैतिक लोड परीक्षण
