पीएलसी नियंत्रित एएसटीएम एफ 1566 के साथ सर्वो मोटर बॉक्स स्प्रिंग मैट्रेस टेस्टिंग मशीन

पीएलसी नियंत्रित एएसटीएम एफ 1566 के साथ सर्वो मोटर बॉक्स स्प्रिंग मैट्रेस टेस्टिंग मशीन

ब्रांड नाम: SKYLINE
मॉडल संख्या: SL-T07
एमओक्यू: 1 इकाई
भुगतान की शर्तें: वेस्टर्न यूनियन, टी / टी, मनीग्राम
आपूर्ति करने की क्षमता: 1 पीसी / माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
अल्युमीनियम:
गद्दे रोलर परीक्षण मशीन
नियंत्रक:
पीएलसी + टच स्क्रीन
मोटर:
सेवरो एक्चुएटर
मानक:
एएसटीएम F1566, EN1957
लकड़ी के हेक्स बैरल वजन:
109 किग्रा
सिलेंडर वजन:
140 किग्रा
पैकेजिंग विवरण:
प्लाईवुड मामले
आपूर्ति की क्षमता:
1 पीसी / माह
प्रमुखता देना:

स्थायित्व परीक्षण मशीन

,

वसंत परीक्षण उपकरण

उत्पाद का वर्णन

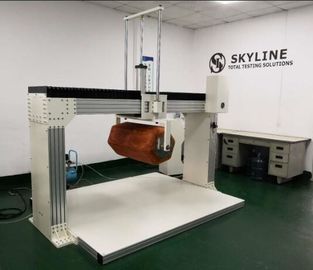

सर्वो मोटर बॉक्स स्प्रिंग पीएलसी नियंत्रित गद्दे रोलेटर परीक्षण मशीन



गद्दे परीक्षण मशीन की उत्पाद जानकारी

किसी भी प्रकार के गद्दे और बॉक्सस्प्रिंग इकाई के स्थायित्व का निर्धारण करने के लिए (चाहे सामग्री का) दीर्घकालिक उपयोग की स्थिति का अनुकरण करके।



रोलर प्रकार गद्दे स्थायित्व परीक्षक बार-बार प्रभाव और सतह पर लागू चक्रीय आंदोलन के बाद गद्दे और बॉक्स वसंत इकाई के समर्थन की गुणवत्ता निर्धारित करता है, गद्दे पर मानव के शरीर को लगातार रोल करने के लिए सिलेंडर या हेक्सागोन का उपयोग करना।



गद्दे परीक्षण मशीन के तकनीकी पैरामीटर

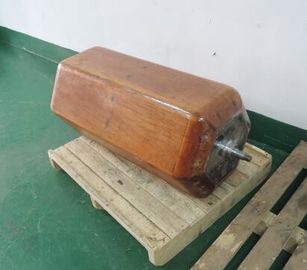

हेक्सागोनल लकड़ी बैरल (एएसटीएम F1566) 109 किग्रा, लंबाई 36 ± 3 इंच (915 ± 75 मिमी)
गद्दे का अधिकतम आकार 2.2m × 2.5m
गति नापो 0-20r/मिनट
नियंत्रण रखने का तरीका पीएलसी + टच स्क्रीन
आयाम 2500 मिमी × 2800 मिमी × 2200 मिमी
शक्ति AC220V ± 10%, 50/60 हर्ट्ज, एकल चरण
सहायक एक हेक्सागोनल बैरल
रोलिंग स्ट्रोक को समायोजित करने के लिए विभिन्न गद्दे के अनुसार (सीमा स्विच स्थिति समायोजित करें)
घर्षण गाइड का कम गुणांक, गद्दे पर पूर्ण ड्रम वजन सुनिश्चित करें।
एलसीडी टच स्क्रीन डिस्प्ले आसान नियंत्रण और सेटिंग प्रदान करता है



गद्दे परीक्षण मशीन के परीक्षण मानक

एएसटीएम F1566



गद्दे परीक्षण मशीन की विशेषताएं

बड़े रंगीन टच पैनल के साथ पीएलसी नियंत्रक

मोटर: सर्वो मोटर, सटीक बल नियंत्रण

परीक्षण प्रक्रिया को पैनल पर प्रोग्राम किया जा सकता है

प्रीसेट चक्र पूरा होने के बाद स्वचालित रूप से बंद हो जाता है

आपातकालीन स्टॉप बटन

ओवर मूविंग लिमिट प्रोटेक्शन

लकड़ी का रोलर गद्दे की सतह से धीरे से संपर्क करता है



गद्दे परीक्षण मशीन का उपयोग के लिए किया जाता है

बॉक्सस्प्रिंग गद्दे

इनरस्प्रिंग गद्दे

पॉलीयुरेथेन गद्दे



परीक्षण प्रक्रियागद्दे परीक्षण मशीन की
1 नमूने की दृढ़ता रेटिंग और ऊंचाई निर्धारित करें
6.7 के अनुसार।
2 स्थायित्व परीक्षण के केंद्र में किया जाएगा
गद्दे भर में गद्दा (सिर से पैर तक मापा जाता है)
अगल-बगल से सतह।
3 रोलर के बाहर होल्ड डाउन डिवाइस का उपयोग किया जा सकता है
गद्दे को हिलने से रोकने का रास्ता।
4 रोलर का अधिकतम स्ट्रोक की चौड़ाई होगी
गद्दा, रोलर के एक सपाट हिस्से की चौड़ाई घटाकर।
5 न्यूनतम स्ट्रोक के 70% से कम नहीं होगा
गद्दे की चौड़ाई, या 965 मिमी (38 इंच), जो भी छोटा हो।
6 रोलर की शुरुआती स्थिति, केंद्र से मापी जाती है
रोलर की लाइन, गद्दे की तरफ से रोलर की चौड़ाई की आधी होनी चाहिए, जिसमें रोलर का सपाट चेहरा गद्दे की सतह पर टिका हो।



7 स्ट्रोक परीक्षण क्षेत्र में एक पास द्वारा निर्धारित किया जाता है
और दो स्ट्रोक या दो पास द्वारा निर्धारित चक्र।
8 गद्दा उसी स्थिति में रहेगा
पूरे परीक्षण के दौरान।यदि परीक्षण अवधि के लिए बाधित होता है
30 मिनट से अधिक, रोलर को सेट से उठा लिया जाएगा और
फिर से शुरू करने के लिए परीक्षण के लिए मूल प्रारंभिक स्थिति में लौट आया।
9 परीक्षण कुल 100,000 . के लिए जारी रखा जाएगा
चक्र।
10 60 6 5 मिनट के लिए नमूना ठीक होने दें ।

रिपोर्ट-निम्नलिखित जानकारी की रिपोर्ट करें:
1 ऊंचाई में कोई कमी/वृद्धि,
2 दृढ़ता रेटिंग में कोई परिवर्तन, और
3 कोई क्षति या संरचनात्मक अवलोकन।



गद्दे रोलेटर परीक्षण मशीन.pdf



गद्दे रोलेटर परीक्षण मशीनऑपरेशन वीडियो लिंक:
https://youtu.be/qj6vEqx_ECI
