UL 1685 / UL 2556 फाइबर ऑप्टिक केबलों के लिए ऊर्ध्वाधर लौ और धुआं रिलीज परीक्षण कक्ष

UL 1685 / UL 2556 तार, केबल और फाइबर ऑप्टिक केबलों के लिए ऊर्ध्वाधर लौ और धुआं रिलीज परीक्षण कक्ष

I. आवेदन

1.1 केबल और फाइबर ऑप्टिक केबल की लंबवत मैन यान और धुआं रिलीज़ की लौ FT4 दहन मानकों की जांच के लिए लागू;

1.2 परीक्षण विधिः केबल और फाइबर ऑप्टिक केबल को रैक जलने के लिए ऊर्ध्वाधर बंधा हुआ है, केबल और फाइबर ऑप्टिक केबल की जलने की ऊंचाई और धुएं के उत्पादन की जांच करने के लिए परीक्षण का अंत।

II.मानकों का अनुपालनः

2.1 UL2556-2016 "वायर और केबल परीक्षण विधियां" खंड 9.6 "ऊर्ध्वाधर ट्रे लौ परीक्षण (विधि 1-ऊर्ध्वाधर ट्रे और विधि 2-FT4) । -FT4) " और परिशिष्ट H;

2.2 अनुपालन UL1581-2019 "इलेक्ट्रिकल तारों, केबलों और लचीले तारों के लिए संदर्भ मानक", खंड 11.1.

और फ्लेक्सिबल कॉर्ड, धारा 1164, "FT4/IEEE 1202 वर्टिकल-ट्रे फ्लेम टेस्ट";

2.3 UL1685-2018 "वर्टिकल-ट्रे फायर-प्रसार और धुआं-रिलीज़ परीक्षण के लिए मानक के अनुरूप विद्युत और ऑप्टिकल-फाइबर केबलों के लिए।

तीसरा, मुख्य तकनीकी मापदंड:

3.1 उपकरण संरचनाः परीक्षण बॉक्स, धुआं संग्रह टॉवर, पाइपिंग, इग्निशन स्रोत, परीक्षण फ्रेम, ऑप्टिकल सिस्टम, डेटा अधिग्रहण और प्रसंस्करण और अन्य घटक;

3.2 परीक्षण कक्ष:

3.2.1 आंतरिक आकारः ऊंचाई 3353mm, लंबाई 2438mm, चौड़ाई 2438mm;

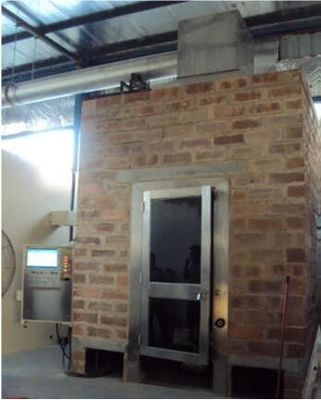

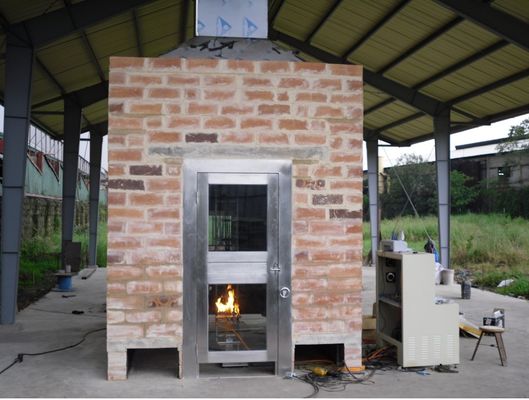

3.2.2 संरचनाः ईंट के वर्गों से निर्मित (चित्र 1 देखें) या थर्मल इन्सुलेशन के साथ स्टेनलेस स्टील के पैनलों से निर्मित (चित्र 2 देखें),

3.2.3 प्रवेश द्वार: परीक्षण कक्ष के सामने एक प्रवेश द्वार है, विनिर्देश 2.1 मीटर ऊंचा, 0.9 मिमी चौड़ा, स्टेनलेस स्टील से बना, एक अवलोकन खिड़की के साथ,अवलोकन खिड़की कठोर ग्लास से बनी हैचौकोर के लिए अवलोकन खिड़की का आकार 457 मिमी * 457 मिमी, बाईं ओर और दाईं ओर एक ही अवलोकन खिड़की के कुल चार से पहले और बाद में;

3.2.4 धुआं इकट्ठा करने वाला टावर: शीर्ष शंकु है, 40 डिग्री के झुकाव कोण के साथ, 914 मिमी वर्ग के धुआं इकट्ठा करने वाले टावर के ऊपर शंकु में स्थापित है।

3.2.5 वायु स्रोत: परीक्षण कक्ष के नीचे चार वायु प्रवेश द्वार हैं, सामने की बाईं और दाईं ओर लंबाई और चौड़ाई 559 मिमी*343 मिमी है,सामने का मध्य (दरवाजे का नीचे का हिस्सा) 914mm*343mm है, और पीठ की लंबाई और चौड़ाई 2438mm*305mm है;

3.2.6 प्रकाश व्यवस्था: परीक्षण बॉक्स के बाईं ओर दो प्रकाश दीपक लगाए गए हैं।

3.2.6 ट्रे (परीक्षण रैक):

3.2.6.1 संरचनाः एक स्टेनलेस स्टील फ्रेम से बनी होती है जिसकी चौड़ाई 305 मिमी, गहराई 76 मिमी और ऊंचाई 2400 मिमी होती है, जिसमें प्रत्येक सीढ़ी के बीच 25 मिमी की दूरी होती है,स्टेनलेस स्टील से बने सीढ़ी के ट्रेड 305 मिमी लम्बे और 13 मिमी चौड़े.

3.2.6.2 पैलेट के शीर्ष पर 610 x 610 मिमी और 3.2 मिमी की मोटाई के आयामों के साथ एक स्टील प्लेट की स्थापना।

3.2.6.3 पैलेट को परीक्षण कक्ष के ज्यामितीय केंद्र में लंबवत रूप से लगाया जाता है।

इस्पात सीढ़ी, ब्लोटोर, ट्रॉली

3.3 पायलट इग्निशन स्रोत:

3.3.1 एक बैंड प्रकार के प्रोपेन गैस टॉर्च और सहायक प्रवाह मीटर और वेंचुरी मिक्सर संरचना द्वारा, स्टेनलेस स्टील के फ्लैट डिस्क की लंबाई 341 मिमी, चौड़ाई 30 मिमी के लिए टॉर्च,इसकी आग की सतह 242 छेद के साथ ड्रिल की गई है, जिसका व्यास 1 है.35 मिमी. 3.2 मिमी की दूरी के केंद्र में ये छेद, क्रमशः 81, 80 और 81 की प्रत्येक पंक्ति में तीन पंक्तियों में विभाजित, 257 मिमी * 5 मिमी के नाममात्र आकार के दायरे में वितरित।

3.3.2 प्रज्वलन स्रोत की स्थितिः मशाल को क्षैतिज रूप से, तार के नमूने की सामने की सतह से 76 मिमी की दूरी पर और इस्पात सीढ़ी की धुरी से सममित रखा जाना चाहिए।मशाल की प्रज्वलन बिंदु स्टील सीढ़ी के केंद्र में दो क्रॉसवाइसेस के बीच स्थित है और नमूना के निचले छोर से कम से कम 457 मिमी है.

3.3.3 प्रवाह मीटर:

3.3.3.1 एक द्रव्यमान प्रवाह मीटर का प्रयोग किया जाता है;

3.3.3.2 प्रोपेन प्रवाह मीटरः 230 mm3/s;

3.3.3.3 वायु प्रवाह मीटरः 1330 mm3/s;

3.3.3.4 लौ ऊंचाई मापने वाले मापने वाले से लैस।

3.4 ऑप्टिकल प्रणाली: प्रेषक भाग और प्राप्त करने वाले भाग से मिलकर, प्रकाश स्रोत और सिलिकॉन फोटोसेल के बीच की दूरी 910 मिमी है;

3.4.1उत्सर्जक भागः क्वार्ट्ज बल्ब के साथ चिमनी दीपक।

3.4.1.1 मानक शक्तिः 100 वाट

3.4.1.2 मानक वोल्टेज: DC 12v

3.4.1.3 मानक प्रकाश प्रवाहः 2000lm-3000lm

3.4.1.4 बल्ब 12v से संचालित होता है, वोल्टेज ±0.01v पर स्थिर होता है, बल्ब को एक कवर में लगाया जाता है और लेंस में बीम को समायोजित करने के लिए एक लेंस होता है। बीम का व्यास 76 मिमी है।

3.4.1.5 रिसेप्टरः सिलिकॉन फोटोसेल,इसकी स्पेक्ट्रल प्रतिक्रिया और इंटरनेशनल कमीशन ऑन इल्यूमिनेशन (सीआईई) फोटोमीटर 0% के प्रकाश पारगम्यता से मेल खाने के लिए प्रकाश के माध्यम से कोई प्रकाश पारगम्यता 100% नहीं है, प्रकाश अवरुद्ध पूरी तरह से के माध्यम से.

3.4.1.6 डेटा अधिग्रहण: फोटोसेल के आउटपुट सिग्नल को माइक्रो कंप्यूटर द्वारा धुआं के छायांकन, प्रत्यक्ष रूप से पठनीय ऑप्टिकल घनत्व और प्रसारण क्षमता की मात्रा के निरंतर रिकॉर्ड में संसाधित किया जाता है।WindowsXP सत्र के लिए ऑपरेशन, LABVIEW शैली, परीक्षण के दौरान वास्तविक समय में माप परिणामों का प्रदर्शन और गतिशील रूप से सही वक्र ग्राफ। डेटा स्थायी रूप से सहेजा जा सकता है, एक्सेस और मुद्रित किया जा सकता है,और रिपोर्ट सीधे मुद्रित की जा सकती है.

3.5 परीक्षण पाइप:

3.5.1 आंतरिक व्यास 405 मिमी और लंबाई 5500 मिमी है, USU304# स्टेनलेस स्टील से बना है;

3.5.2 पाइप को संग्रह हुड से जोड़ा जाता है. पाइप डी का आंतरिक व्यास 405 मिमी है ताकि माप बिंदु पर एक समान प्रवाह वितरण बनाया जा सके,पाइप के सीधे खंड की लंबाई उस बिंदु पर जहां पाइप को संग्रहण टॉवर से जोड़ा जाता है 3600 मिमी है.

4.5.2 परीक्षण पाइप सामग्रीः दोहरी परत पाइप का प्रयोग, आंतरिक 1.2 मिमी मोटी USU304 स्टेनलेस स्टील, मध्य एस्बेस्टस परत, बाहरी 1.2 मिमी मोटी सफेद लोहा।

4.5.3 इसी समय, प्रवाह को सटीक रूप से मापने के लिए, हमारी कंपनी यूरोपीय संघ के मानक EN14390 के प्रावधानों के अनुसार, डिफ्लेक्टर शीट के माध्यम सेएक समान प्रवाह सतह बनाने के लिए परीक्षण अनुभाग से पहले और बाद में.

4.5.4 परीक्षण पाइप में वॉल्यूम प्रवाह दरः परीक्षण के दौरान वॉल्यूम प्रवाह दर को निकास वायु प्रवाह दर के 0.65±0.5m3/s पर रखा जाता है।

4.5.5 द्विदिश जांच.

4.5.5.1 स्थापना स्थानः निकास पाइप में आयतन प्रवाह को मापने के लिए दो तरफा जांच,जांच पाइपलाइन के केंद्र लाइन की लंबाई 4000 मिमी की स्थिति से कलेक्टर बॉक्स के बाईं ओर स्थापित किया जाता है, 1500 मिमी की लंबाई की पाइप कनेक्ट करने वाले परीक्षण पाइप के अंत के लिए, 32 मिमी की लंबाई के लिए जांच, 16 मिमी के बाहरी व्यास के सिलेंडर, स्टेनलेस स्टील सामग्री से बना।गैस कक्ष दो समान कक्षों में विभाजित है और दोनों कक्षों के बीच दबाव अंतर एक दबाव ट्रांसड्यूसर द्वारा मापा जाता है;

4.5.5.2 अंतर दबाव सेंसर: पाइपलाइन अंतर दबाव को मापने के लिए एक उच्च परिशुद्धता अंतर दबाव ट्रांसमीटर का उपयोग किया जाता है। उच्च परिशुद्धता द्विदिशात्मक जांच के लिए,रेंज (0 ~ 200) Pa है, ± 1 Pa की सटीकता, दबाव सेंसर 90% आउटपुट प्रतिक्रिया समय 1 सेकंड तक;

4.5.6 थर्मोकपल: जांच के निकट क्षेत्र में गैस तापमान को मापने के लिए के प्रकार के बख्तरबंद थर्मोकपल के समग्र GB/T16839.1-1997 प्रावधान। थर्मोकपल तार व्यास 1.5 मिमी।

4.6 नियंत्रण प्रणालीः अमेरिकी एनआई कंपनी के उपकरण विशेष विकास सॉफ्टवेयर LabeView, साथ ही ताइवान एडवांटेक डेटा अधिग्रहण नियंत्रण कार्ड;परीक्षण प्रक्रिया का नियंत्रण वास्तविक समय परीक्षण डेटा घटता में देखा जा सकता है, स्वचालित डेटा अधिग्रहण और प्रसंस्करण, डेटा संरक्षण और आउटपुट माप परिणाम प्राप्त कर सकते हैं।

ईंटों का कमरा अंतिम ग्राहक द्वारा निर्मित किया जाएगा, स्काईलाइन द्वारा चित्र प्रस्तुत किए जाएंगे

8.3 मीटर की नलिकाओं और निकास पंखे के लिए प्लेटफॉर्म निर्माण सहित सिविल कार्य ग्राहक के दायरे में होंगे। आदेश प्राप्त होने के बाद स्काईलाइन द्वारा विस्तृत चित्र साझा किए जाएंगे।
