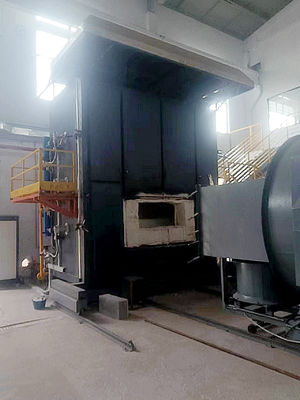

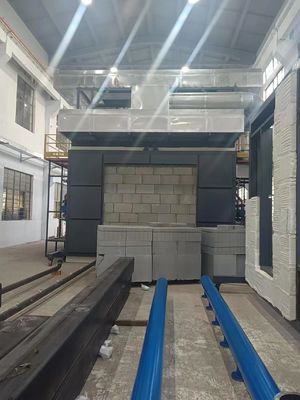

बीएस एन 1365 गैर भारवाहक भागों की दीवारों के लिए ऊर्ध्वाधर अग्नि प्रतिरोध परीक्षण भट्ठी

बीएस एन 1365 गैर भारवाहक भागों की दीवारों के लिए ऊर्ध्वाधर भट्ठी अग्नि प्रतिरोध परीक्षण उपकरण

बीएस एन 1365 के लिए ऊर्ध्वाधर भट्ठीगैर-लोड लेयरिंग के लिए अग्नि प्रतिरोध परीक्षण भाग 1 दीवारें

I. आवेदन का दायरा:

1.1 ऊर्ध्वाधर विभाजक तत्वों के उद्घाटनों में स्थापित दरवाजों और शटर सेटों के अग्नि प्रतिरोध परीक्षण के लिए लागू; जैसे टिकाऊ दरवाजे, धुरीदार दरवाजे, क्षैतिज स्लाइडिंग दरवाजे,ऊर्ध्वाधर स्लाइडिंग दरवाजे, (लिंक स्लाइडिंग दरवाजे और अनुभागीय दरवाजे सहित), रोलिंग दरवाजे, अन्य स्लाइडिंग, फोल्डिंग दरवाजे, फ्लैप दरवाजे, पैनल जो दीवार में स्थानांतरित किए जा सकते हैं, आदि,साथ ही दरवाजे और शटर के बिना दरवाजे के साथ इमारतों के दरवाजों की अग्नि प्रतिरोध परीक्षण.

II.मानक

2.1 मानक BS EN 1364-1:2015 के अनुरूपः "अन्य भार लेयरिंग के लिए अग्नि प्रतिरोध परीक्षण भाग 1: दीवारें

ऊर्ध्वाधर भट्ठी के मुख्य प्रदर्शन विशेषताएं:

3.1 एक भट्ठी को कई प्रयोजनों के लिए इस्तेमाल किया जा सकता है और कई मानकों के साथ संगत हो सकता है.

3.2 प्रत्येक सड़क के तापमान, दबाव और प्रवाह दर जैसे विभिन्न पहलुओं के आंकड़ों को एकत्र करने और विश्लेषण करने के लिए उच्च-सटीक अधिग्रहण कार्ड को अपनाना,जलने के समय वास्तविक जानकारी का वास्तविक समय में पुनरुत्पादन उत्पन्न करने के लिए माइक्रो कंप्यूटर द्वारा प्रक्रिया और नियंत्रण, और सीधे माइक्रो कंप्यूटर विश्लेषण और निर्धारण द्वारा परिणाम प्राप्त; पूरी मशीन उच्च गुणवत्ता वाले, उच्च गति संचालन और उन्नत प्रणाली सुनिश्चित करने के लिए सभी उच्च गुणवत्ता वाले उपकरणों को अपनाती है.

3.3 उच्च परिशुद्धता अधिग्रहण कार्ड + बहु-सर्किट मॉड्यूल + पीएलसी + कंप्यूटर को अपनाना, और उत्कृष्ट स्थिरता, दोहराव और पुनः प्रयोज्य के साथ पीआईडी स्वचालित नियंत्रण मोड को लागू करना।

3.4 विंडोज एक्सपी ऑपरेशन इंटरफेस और लैब व्यू, वैश्विक परिशुद्धता उपकरण के लिए एक विशेष विकास सॉफ्टवेयर को अपनाने, इंटरफ़ेस शैली ताजा, सुंदर और सरल है। परीक्षण के दौरान,माप परिणाम वास्तविक समय में प्रदर्शित होते हैं और सही वक्र गतिशील रूप से तैयार किया जाता है, और डेटा को स्थायी रूप से सहेजा, पढ़ा और मुद्रित किया जा सकता है। उच्च बुद्धिमत्ता, निर्देशित मेनू संचालन, आसान और सहज सुविधाओं के साथ, ताकि परीक्षण परिणाम अधिक सटीक हों।

3.5 भट्ठी का डिजाइन जीवनकाल 15 वर्ष से अधिक है, और भट्ठी अमेरिकी GOVMARK (Gomak) प्रौद्योगिकी के साथ निर्मित है। पांच परत संरचना, जब आंतरिक परत का तापमान 1300 °C है,बाहरी परत का तापमान कमरे का तापमान हैलंबी सेवा जीवन, आंतरिक परत की इन्सुलेशन सामग्री (पहनने वाले भाग) को बदलना आसान है।

3.6 कई सुरक्षा सुरक्षा प्रणालियाँ जिनमें वायु नलिका थर्मल सुरक्षा, दबाव रिहाई सुरक्षा, रिसाव सुरक्षा, गैस रिसाव का पता लगाने, गैस लाइन सुरक्षा सुरक्षा शामिल हैं,सभी पहलुओं में सुरक्षा कारक को बढ़ाने के लिए बर्नर सुरक्षा सुरक्षा और अन्य सुरक्षा सुविधाएं.

3.7 भट्ठी से निकाली जाने वाली उच्च तापमान वाली गर्म हवा पानी और हवा से ठंडी होती है और पानी में पानी का प्रयोग किया जाता है, जिससे ऊर्जा संरक्षण में सुधार होता है।

IV. ऊर्ध्वाधर भट्ठी भट्ठी का संरचनात्मक इंजीनियरिंग डिजाइन

4.1 भट्ठी का निर्माण: भट्ठी को 15 वर्ष से अधिक समय तक चलने के लिए डिज़ाइन किया गया है, और भट्ठी को संयुक्त राज्य अमेरिका से GOVMARK (Gomak) तकनीक का उपयोग करके बनाया गया है।जब आंतरिक परत 1300°C हो, बाहरी परत का तापमान कमरे का तापमान है; लंबी सेवा जीवन, आंतरिक परत की इन्सुलेशन सामग्री (पहनने वाले भागों) को बदलना आसान है।बाहर से अंदर तक, इस प्रकार हैः पहली परत एक इस्पात फ्रेम है; दूसरी परत एक परिधीय के रूप में लाल ईंटों के साथ बनाई गई है; तीसरी परत अग्निरोधक उच्च तापमान एस्बेस्टोस है;चौथी परत अग्निरोधक ईंटें हैं; पांचवीं परत में जिरकोनियम अग्निरोधक उच्च तापमान कपास होता है, जिसका अग्निरोधक तापमान 1600°C होता है।

4.2 उच्च तापमान प्रतिरोधी सामग्री

4.2.1 अग्निरोधक ईंटें: उच्चतम तापमान प्रतिरोध के लिए उपयोग तापमान 1750 °C, लंबे समय तक उच्च तापमान प्रतिरोध 1600 °C, थोक घनत्व 1.0g/cm3,कमरे के तापमान संपीड़न शक्ति 3 से अधिक.2MPa, 1400 °C पर 0.5% का पुनः प्रज्वलित लाइन परिवर्तन, 0.4W/m से बेहतर थर्मल चालकता - K.

4.2.2 बांधने के लिए औद्योगिक अग्निरोधक बांधनेवाला पदार्थः उपयोग तापमान 1400°C।

4.2.3 भट्ठी उच्च तापमान प्रतिरोधी कपासः जिरकोनियम युक्त उच्च तापमान प्रतिरोधी कपास का उपयोग, 50 मिमी की मोटाई, 1600 °C का लंबे समय तक प्रतिरोधी तापमान,औद्योगिक भट्ठी विशेष इन्सुलेशन सामग्री.

4.3 फ्रेम के लिए सामग्रीः "औद्योगिक भट्ठी डिजाइन मैनुअल" (तीसरा संस्करण) के अनुसार चयन, अध्याय 11 - भट्ठी के लिए संरचनात्मक भाग, खंड 3 - स्टील का चयन, भट्ठी स्तंभ, साइड स्तंभ,धनुषाकार पैर की बीम, बल क्रॉस बीम और टाई रॉड, आदि Q235-A स्टील चुनें, भट्ठी बाहरी दीवार स्टील प्लेट Q215-A स्टील चुनें। भट्ठी स्टील सामग्रीः Q235 से कम नहीं; भट्ठी स्टील प्लेटः मोटाई ≥ 3 मिमी।क्षैतिज भट्ठी के शरीर की सामग्री स्टील फ्रेम का उपयोग कर, प्रतिस्थापन योग्य।

4.4 भट्ठी का आकारः 3000 मिमी (डब्ल्यू) * 3000 मिमी (एच) * 1500 मिमी (डी)

4.5 भट्ठी स्टील संरचना और पाइप विरोधी जंग उपचारः कोटिंग के तीन परतों का उपयोग, सभी उच्च तापमान प्रतिरोधी विरोधी जंग कोटिंग, काले और भूरे रंग की बाहरी परत।

4.5 परीक्षण भट्ठी की नींव, अंतरिक्ष का उपयोग करें।

4.5.1 परीक्षण भट्ठी की नींवः नींव मजबूत और समतल होनी चाहिए और जमीन पर असर का दबाव 750 किलोग्राम/एम2 होना चाहिए।

4.5.2 आवश्यक मंजिल की ऊंचाई 5.5 मीटर से अधिक है और परीक्षण क्षेत्र, नियंत्रण कक्ष, गैस कक्ष, शुद्धिकरण भाग और नमूना बनाने वाले भाग का कुल उपयोग क्षेत्र 150 वर्ग मीटर से अधिक है।

4.5.3 पर्यावरणीय आवश्यकताएं: अच्छी तरह से वेंटिलेटेड और संचालित करने में आसान। आसपास कोई ज्वलनशील और विस्फोटक सामग्री नहीं है।शहरी और आवासीय क्षेत्रों और इस्पात संरचना संयंत्र से दूर रखने की सिफारिश की जाती है.
