निर्माण सामग्री ज्वलनशीलता परीक्षक सौर सेल ज्वलनशीलता परीक्षण उपकरण सुधार

सौर सेल ज्वलनशील परीक्षण उपकरण उल 1730 ASTM E108 मानकों के अनुरूप है

उत्पाद का परिचय

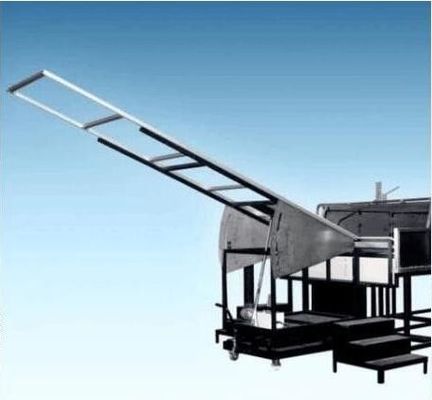

फ्लेम एंड बर्निंग ब्रांड टेस्ट मशीन का सोलर सेल स्प्रेड UL 1730, IEC 61730-2 डिजाइन और विकास पर आधारित है। ए 1 सी स्तर का मूल्यांकन करने के लिए A1.82m, b 2.4m और c 3.9m नमूनों में छत और उपकरणों के आग प्रतिरोधी प्रदर्शन के घटकों का आकलन करने के लिए वास्तविक परिस्थितियों का अनुकरण करना है। इस परीक्षण में प्रयुक्त फोटोवोल्टिक घटकों के अग्निरोधी प्रदर्शन में भी उपयोग किया जा सकता है।

मानक

उल 1730: बहु-परिवार और होटल के कमरे में व्यक्तिगत आवास इकाई धूम्रपान का पता लगाने
मॉनिटर: घर की धूल का विद्युत संकेत का पता लगाना;
उल 790: छत को कवर करने वाली सामग्री के लिए अग्नि परीक्षा की मानक विधि;
एएसटीएम E108-04: छत को कवर करने वाली सामग्री के लिए अग्नि परीक्षा की मानक विधि;
NFPA 256: छत डेक की अग्नि परीक्षा।
आईईसी 61730-2 परिशिष्ट बी: पीवी मॉड्यूल पर अग्नि परीक्षा।

उपकरण की विशेषता

संरचनात्मक भागों
1. प्लाईवुड छत को कवर सामग्री, आयाम: 1,300 (डब्ल्यू) X1,000 (डी) x120 (एच), को
परीक्षण नमूना स्थापित करें;
2. परीक्षण के अंत में स्थापित गैर-दहनशील परीक्षण बोर्ड, परीक्षण को रोक सकता है
पैनल टेम्पर्ड;
3. स्टेनलेस स्टील प्रशंसक नियंत्रण बोर्ड, परीक्षण कोण समायोजित किया जा सकता है,
आकार: 1,440 (एल) x 940 (एच) मिमी;
4. मुख्य फ्रेम ब्रैकेट, संक्षारण प्रतिरोधी स्टील, आयामों के परीक्षण का समर्थन करने के लिए उपयोग किया जाता है: 1,020 (l) x 1,000 (d) x 1,473 (h) मिमी;
5. गैर-दहनशील प्लेट असेंबली, फ्रेम के सामने स्थापित करने के लिए अनुकरण करने के लिए
ईव्स और कंगनी, बर्नर से नमूना तक लौ का विस्तार,
आयाम: 330 (डब्ल्यू) x 2,130 (डी) x 584 (एच) मिमी;
6. परीक्षण पैनल के लिए वायु प्रवाह दर: 19/8 किमी / घंटा (5.5M / सेकंड), और कॉन्फ़िगर करें
एनीमोमीटर मॉनिटर;
7. अलग वेंटिलेशन पाइप, प्रयोगशाला हवा के बाहर से निकाला जा सकता है;
8. हनीकॉम्ब फ़िल्टर को एयर डक्ट में स्थापित किया गया है, स्थापित गैस इनलेट गाइड वेन;
9. वायु प्रवाह दिशा को समायोजित करने के लिए ढलान समायोजन पैनल से सुसज्जित वेंटिलेशन नलिकाएं;
10. वेंटिलेशन पाइप, गाइड से जुड़े, बाहरी हस्तक्षेप से आपूर्ति परीक्षण एयरफ्लो सुनिश्चित करने के लिए गति बढ़ा सकते हैं, स्टेनलेस स्टील से बने गाइड प्लेट्स, हवा के दबाव के साथ स्थान नहीं बदलता है;
11. स्टेनलेस स्टील, संक्षारण प्रतिरोधी और गर्मी प्रतिरोधी के लिए डक्ट सामग्री, आकार: 2,130 (डब्ल्यू) x 762 (एच) x 3,000 (एल) मिमी;
12. फैन 220 वी, 50 एचजेड, तीन चरण की शक्ति, एक रिवर्स सिस्टम से लैस है जो स्वचालित रूप से हवा की गति को समायोजित कर सकता है, 300 मीटर 3 / मिनट के लिए न्यूनतम प्रवाह;
13. असीम रूप से चर गति पलटनेवाला, 0-100% समायोज्य;
14. गैस बर्नर (आंतरायिक शी हू के लिए, लौ फैलती और उड़ती आग), 1.12 मी, 60.3 मिमी, परीक्षण पक्ष में चलते हुए 12.7 मिमी (डब्ल्यू) * 0.91 मीटर (लंबा) भट्ठा होता है;
15. गैस बर्नर एक 22,000Btu / मिनट (387kWh) प्रदान कर सकता है, और एक, बी, सी तीन दहन स्तर, उच्च परिशुद्धता गैस नियंत्रण वाल्व गैस प्रवाह को नियंत्रित करने के अनुसार,
16. शीर्ष बर्नर थर्मोकपल 58.7 मिमी स्थापित है, 888 º 28 ;C का परीक्षण कर सकता है;
17. स्वचालित इग्निशन सिस्टम, परीक्षण प्रदर्शन की सुरक्षा सुनिश्चित करें, इग्निशन इलेक्ट्रोड 1.8kVp मास फ्लो कंट्रोलर विभिन्न मानकों के अनुसार न्यूनतम दबाव है, गैस प्रवाह दर, कक्षा ए और बी: 21,000 ~ 22,000 बीटू / मिनट (369/387 kWh) को नियंत्रित करें। ) 10 मिनट के लिए, क्लास सी: 18,000 ~ 19,000 बीटू / मिनट (316 ~ 334 kWh) 4 मिनट;
18. तापमान नियंत्रण प्रणाली-क्लास A और B: 760 º 28 (C (1400 control 50ºF) -21,000 ~ 22,000 Btu / मिनट-क्लास C: 704 c 28 c (1300 º 50ºF) -18,000 ~ 19,000 Btu / मिनट
19. उच्च परिशुद्धता दबाव गेज और दबाव विनियमन वाल्व गैस के दबाव को नियंत्रित करता है;
1) -बर्नर में गैस के लिए एक अलग परीक्षण और नियंत्रण विधियों का पालन करने की आवश्यकता है;
2) -एलएनजी: एमएफएम का उपयोग प्रवाह (प्रवाह नियंत्रण वाल्व नियंत्रण) को सटीक रूप से माप सकता है;
3) -LPG: इन्वर्टर सिस्टम का उपयोग कर हवा का प्रवाह दर: 19 L किमी / घंटा (5.5M / सेकंड) पर परीक्षण डेक;
20. धातु जाल समर्थन सामग्री, pallets घुमाया जा सकता है, ताकि का पूरा दहन
सामग्री;

टेस्ट सेक्शन

1. संयुक्त राज्य अमेरिका के कंप्यूटर नियंत्रण प्रणाली के लिए विशेष नियंत्रण सॉफ्टवेयर Labview प्रयोग, एकीकरण 10.2 "एलसीडी स्केरी;
2. डाटा अधिग्रहण प्रणाली, LabView प्रोग्रामिंग भाषा का उपयोग प्रोग्राम, डाटा अधिग्रहण कार्ड यूनाइटेड स्टेट्स NI के प्रस्तावों के लिए किया जाता है
3. डाटा अधिग्रहण प्रणाली में निम्नलिखित भाग होते हैं:
① 16-बिट थर्मोकपल इनपुट मॉड्यूल
② 16 बिट / डी रूपांतरण इनपुट मॉड्यूल
③ डेटा इनपुट / आउटपुट मॉड्यूल
④ 12 बिट / डी रूपांतरण आउटपुट मॉड्यूल
⑤ 4 और 8-स्लॉट बैकप्लेन
AbLabview मॉड्यूल
⑦Labview / ईथरनेट नेटवर्क मॉड्यूल

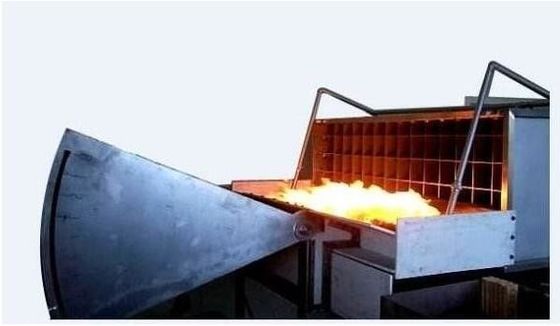

4. ब्रांड परीक्षण प्रणाली, गैस बर्नर, लौ जल सामग्री से जुड़ा हुआ है, गैस बर्नर 880 º 10 beC तापमान समायोजित किया जा सकता है।

मानक परिणाम

1. लौ फैलने के सामान्य मानक
Flame छत के किसी भी हिस्से को ज्वाला या चमकते हुए कणों में परीक्षण डेक से सामग्री (घटक या पैनल) उड़ाया जाता है,
Materials के माध्यम से स्लाइड, विभाजित, घुमावदार छत को कवर सामग्री, जैसे छत डेक खुला,
82 पूर्ण सुरक्षा रेटिंग A: लौ प्रसार रेंज 1.82M है,
अग्नि सुरक्षा स्तर B: लौ प्रसार रेंज 2.4M है,
रैंक सी अग्नि सुरक्षा: आग फैलने वाला क्षेत्र 3.9 एम,
लौ के नमूना प्रसार के किनारे से मापा जाता है,

2. छत दहन के लिए सामान्य मानकों
Falling आग की लपटों में उड़ने या गिरने से परीक्षण डेक से पैनल का कोई हिस्सा या घटक,
Or छत के डेक के कुछ हिस्सों या छत के ढांचे में एक पैनल का एक हिस्सा या चमकदार कणों के रूप में घटक गायब हो जाते हैं,
③ घटकों या दहन के पैनलों के साथ जारी रखें
