निर्माण सामग्री ज्वलनशीलता परीक्षक UL790 रूफ कवरिंग के अग्नि परीक्षण उपकरण

ज्वलनशीलता परीक्षण उपकरण, UL 790 अग्नि परीक्षण उपकरण रूफ कवरिंग

यंत्रों का परिचय

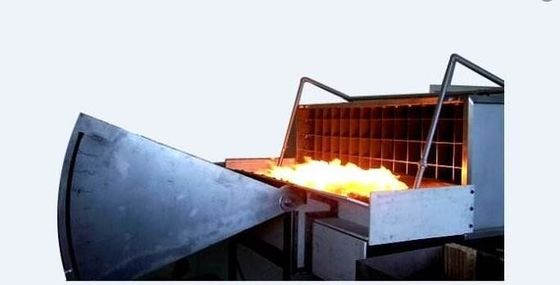

छत दहन परीक्षण प्रणाली छतों और घटकों की अग्नि प्रतिरोध का आकलन करने के लिए वास्तविक परिस्थितियों का अनुकरण करने के लिए एक उपकरण है। नमूना का मूल्यांकन करने के लिए A1.82m, B 2.4m और C 3.9m से ग्रेड A ~ C ग्रेड की इस परिधि का उपयोग करें। इसी समय, यह फोटोवोल्टिक सेल घटकों की लौ मंदता के परीक्षण के लिए लागू किया जा सकता है।

तकनीकी पैमाने

छत कोटिंग सामग्री की एएसटीएम ई 108 ज्वलनशीलता परीक्षण
UL790 छत कोटिंग सामग्री की ज्वलनशीलता परीक्षण
छत कोटिंग सामग्री की NFPA 256 ज्वलनशीलता परीक्षण
IEC 61730-2 फोटोवोल्टिक सेल असेंबली, परिशिष्ट A, अग्नि सुरक्षा परीक्षण, ज्वाला प्रसार

मुख्य विशेषताएं

ए। प्लाईवुड छत सामग्री, आकार: 1300 (डब्ल्यू) x 1000 (डी) x 120 (एच), परीक्षण नमूनों की स्थापना के लिए उपयोग किया जाता है।

ख। एक गैर ज्वलनशील परीक्षण बोर्ड जो परीक्षण बोर्ड के अंत में स्थापित होता है, परीक्षण बोर्ड के तहत बैकफायर को रोक सकता है।

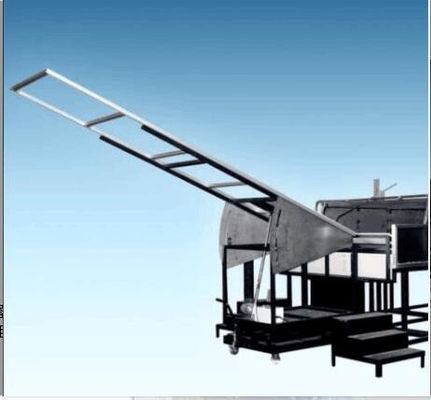

सी। स्टेनलेस स्टील के पंखे के आकार का बोर्ड परीक्षण कोण को समायोजित कर सकता है, आकार है: 1440 (एल) x 940 (एच) मिमी।

घ। मुख्य फ्रेम का उपयोग परीक्षण समर्थन का समर्थन करने के लिए किया जाता है और संक्षारण प्रतिरोधी स्टील संरचना है, आकार है: 1020 (एल) x 1000 (डी) x 1473 (एच) मिमी।

इ। असंबद्ध बोर्ड असेंबली फ्रेम के सामने के छोर पर घुड़सवार है जो नमूना का विस्तार करने के लिए बछड़ों और कॉर्निस और लौ से लौ को आकार देता है, आकार है: 330 (डब्ल्यू) x 2130 (डी) x 584 (एच) मिमी।

च। परीक्षण पैनल का वायु प्रवाह दर 19 + 8 किमी / घंटा (5.5 मीटर / सेकंड) है और एनेमोमीटर निगरानी को कॉन्फ़िगर किया गया है।

जी। स्वतंत्र आक्षेप पाइप प्रयोगशाला के बाहर से हवा निकाल सकता है।

एच। हवाई नली गाइड पत्ती को स्थापित करने के लिए एक छत्ते के फिल्टर और एक गैस इनलेट से सुसज्जित है।

मैं। एक डक्ट में समायोज्य टर्बुलेंस शीट जो हवा की गति को मजबूत करती है और अशांति को कम करती है। स्टेनलेस स्टील हवा के दबाव के परिवर्तन के साथ स्थिति को नहीं बदलेगा।

जे। वायु वाहिनी सामग्री एंटीकोर्सस और उच्च तापमान प्रतिरोध के साथ स्टेनलेस स्टील से बना है, आकार है: 2130 (डब्ल्यू) x 762 (एच) x 3000 (एल) मिमी।

क। प्रशंसक 220V, 50 हर्ट्ज तीन चरण है। हवा की गति को रिवर्स सिस्टम के साथ स्वचालित रूप से समायोजित किया जा सकता है। न्यूनतम प्रवाह दर 300m3 / मिनट है।

एल। रिवर्सल में असीम रूप से परिवर्तनशील गति का कार्य होता है, जो फ़ंक्शन को 0-100% के बीच समायोजित कर सकता है।

म। गैस बर्नर (आंतरायिक आग, लौ प्रसार और उड़ान ब्रांड परीक्षण के लिए) 1.12M लंबा, 60.3 मिमी व्यास और परीक्षण पैनल के किनारे पर 12.7 मिमी चौड़ाई 0.91M लंबी भट्ठा है।

एन। गैस बर्नर 22000Btu / मिनट (387kWh) प्रदान कर सकता है और ए, बी और सी के तीन प्रकार के दहन ग्रेड के अनुसार गैस प्रवाह दर को स्वचालित रूप से समायोजित कर सकता है।

ओ। स्वचालित इग्निशन सिस्टम परीक्षण की सुरक्षा सुनिश्चित करता है। और इग्निशन इलेक्ट्रोड का न्यूनतम उच्च दबाव 1.8kVp द्रव्यमान प्रवाह मीटर है, जो विभिन्न मानकों के अनुसार गैस प्रवाह दर को नियंत्रित करता है। कक्षा A & B: 21000 ~ 22000 Btu / मिनट (369 ~ 387 kWh) 10 मिनट, कक्षा C: 18000 ~ 19000 Btu / मिनट (316 ~ 334 kWh) 4 मिनट।

पी। डेटा अधिग्रहण प्रणाली LabView प्रोग्राम भाषा में लिखी गई है। और डाटा अधिग्रहण बोर्ड संयुक्त राज्य अमेरिका की एनआई कंपनी को प्रदान किया जाता है।

क्यू। डाटा अधिग्रहण प्रणाली में निम्नलिखित भाग होते हैं:

① 16 बिट थर्मोकपल इनपुट मॉड्यूल

② 16 बिट मॉड्यूल रूपांतरण इनपुट मॉड्यूल

③ डेटा इनपुट और आउटपुट मॉड्यूल

④ 12 बिट मॉड्यूल रूपांतरण आउटपुट मॉड्यूल

⑤ 4 और 8 गर्त backplates

⑥ Labview समय मॉड्यूल

⑦ Labview समय / ईथरनेट मॉड्यूल

आर। कंप्यूटर प्रणाली

रों। ब्रांड परीक्षण प्रणाली जलने वाली सामग्री को निगलने में सक्षम लौ के साथ एक गैस बर्नर प्रदान करती है और गैस बर्नर का तापमान 880 a 10 C तक समायोजित किया जा सकता है।

टी। एक धातु जाल सामग्री का समर्थन कर सकता है और सामग्री के पूर्ण दहन की सुविधा के लिए ट्रे सड़ने योग्य है।
