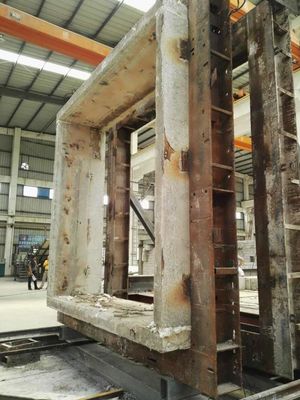

EN1363 टिकाऊ ज्वलनशीलता परीक्षण उपकरण / भवन घटक आग परीक्षण कार्यक्षेत्र फर्नेस

टिकाऊ ज्वलनशीलता परीक्षण उपकरण / भवन घटक अग्नि परीक्षा कार्यक्षेत्र फर्नेस

उपयोग

एन 1363 मुख्य रूप से उच्च तापमान के तहत घटकों को खत्म करने वाली निर्माण सामग्री की अग्नि प्रतिरोध आवश्यकताओं पर लक्षित है।

उत्पाद का परिचय

अग्नि परीक्षा भट्टी का डिजाइन EN1363-1, 1363-2 की प्रासंगिक आवश्यकताओं के अनुरूप है और भवन निर्माण सामग्री घटकों के लिए अग्नि प्रदर्शन टेस्ट में हाइड्रोकार्बन वक्र और आईएसओ मानक सिनटेफ (नॉर्वे), LGAI (स्पेन), PSB (सिंगापुर) के समान है। ), ओटीएस (फ्रांस), वेट्रोटेक (स्विटजरलैंड), चिल्टन इंटरनेशनल (यूके), एजीसीफ्लाट ग्लास (बेल्जियम) बॉडीकोट वारिंगटन फायर (यूके), सुदूर पूर्व अग्नि पहचान केंद्र (चीन) और थॉमस बेल-राइट (दुबई)। दहन कक्ष के विभिन्न नमूना विन्यास और आवश्यक घटकों के परीक्षण का एक विश्वसनीय और सटीक तरीका बनाने के लिए उपकरण को विशेष रूप से कई वर्षों में डिज़ाइन और बेहतर बनाया गया है। दहन कक्ष पर विभिन्न प्रकार के प्रतिबंधात्मक परीक्षण नमूने रखे जा सकते हैं। फ्रेम। डिवाइस विशिष्ट प्रदर्शन मानदंडों के साथ निर्दिष्ट समय, तापमान और दबावों पर हीटिंग के लिए नमूना की प्रतिक्रिया को नियंत्रित करता है।

हमारे कारखाने में स्टोव का उत्पादन, स्थापित और परीक्षण किया जाता है, और आपके पूर्व-निर्धारित फ़ंक्शन के अनुसार, यह भारी लोडिंग के लिए उपयुक्त पैकेजों में डिसाइड किया जाता है और ट्रेलरों में ले जाया जाता है।

भट्ठी की दीवार को हैमर नीले गर्मी प्रतिरोधी पेंट के साथ छिड़का जाएगा, वर्तमान नियमों के अनुसार पाइपिंग सिस्टम को कॉन्फ़िगर करें।

भट्ठी ने 1250 डिग्री सेल्सियस तक तापमान का परीक्षण किया।

तकनीकी पैमाने

भट्ठी अस्तर:

सामान्य तौर पर, 1400-वर्ग की अछूता ईंटें डायटोमेसियस अर्थ इंसुलेशन और सुपर-इंसुलेटेड, कुछ क्षेत्रों में कम-तापमान सामग्री के साथ पंक्तिबद्ध होती हैं, जो सभी खतरनाक क्षेत्रों में संभव है और सीमेंट कनेक्शन के लिए उपयुक्त दहनशील आधार के क्षेत्रों में 42% का उपयोग करती है। एल्यूमिना ईंट, आंतरिक अस्तर 6 घंटे के उच्च तापमान परीक्षण के दौरान पर्याप्त इन्सुलेशन प्रदान करेगा।

बदली हुई, घनी, उच्च शक्ति, कच्चा माल, पूर्वनिर्मित फायरब्रिक्स, दहन कक्ष के सामने स्टील संरचना के आसपास सुरक्षित किया जाएगा। पोर्ट को देखने वाले पूर्वनिर्मित रिफ्रेक्ट्रीज़ का निर्माण एक हल्के संरचनात्मक सामग्री को एक स्टील स्ट्रक्चरल शेल में डालकर किया जाता है जिसे मरम्मत के लिए आवश्यक होने पर बाहरी से हटाया जा सकता है। ग्राहक की आवश्यकताओं के अनुरूप दुर्दम्य सामग्री देखने के बंदरगाह के बजाय वीडियो कैमरा एपर्चर का उपयोग किया जा सकता है।

तीन फ्लो नालियों के क्रॉस सेक्शन गोलाकार होते हैं, प्रत्येक में एक एयरलॉक होता है। तीन एयरलॉक परिपत्र उच्च श्रेणी की स्टेनलेस स्टील संरचनाएं हैं और उनके शाफ्ट पानी से ठंडा होते हैं। यहाँ की परत अस्तर एक बायोडिग्रेडेबल सिरेमिक फाइबर सामग्री है।

स्टील फ्रेम:

खोल संरचनात्मक हल्के स्टील और शीट धातु से बना है और इसे एक ठोस, गैर-विकृत संरचना के रूप में बनाया गया है। प्रबलित प्लेटें बर्नर, दृष्टि कांच, थर्मोकॉल्स, दबाव और निगरानी बिंदुओं के लिए छेद प्रदान करती हैं। स्टील फ्रेम का डिज़ाइन यह सुनिश्चित करना है कि इसके उपयोग फ़ंक्शन पर विचार किया गया है। डिवाइस की टिकाऊ प्रकृति परीक्षण के वातावरण में इसकी लंबी उम्र सुनिश्चित करती है।

भट्ठी को तीन भागों में आपूर्ति की जाती है जिसे साइट पर इकट्ठा किया जा सकता है।

1) सपोर्ट स्टील वर्क और कास्ट आयरन वर्क

ऊर्ध्वाधर सतह को दहन कक्ष संरचना पर एक ठोस कच्चा लोहा प्रोफ़ाइल से टकराया जाता है और इसे हटाने योग्य बनाया जाता है। ऊर्ध्वाधर प्रतिबंधात्मक फ्रेम को सील करने के लिए उपयोग किए जाने वाले चीनी मिट्टी के भराव सामग्री को प्राप्त करने और बनाए रखने के लिए कास्टिंग में एक अवकाश का गठन किया जाता है, जिसे चार पच्चर / रोलर ब्रैकेट असेंबली के साथ सुरक्षित किया जाता है।

2) मोटरीकृत दबाव नियंत्रित डैम्पर्स

गैस तीन खुलने के माध्यम से भट्ठी के पीछे लंबवत नलिकाओं में प्रवेश करेगी और फिर एक सामान्य ग्राउंड फ्ल्यू में जाएगी। तीन एयरलॉक मोटर चालित हैं और दहन कक्ष में दबाव को नियंत्रित करते हैं। एयर लॉक पानी ठंडा है और ग्राहकों को पानी की आपूर्ति और जल निकासी प्रदान करने की आवश्यकता है।

3 ) दहन उपकरण

दहन उपकरण इस प्रकार प्रदान करें:

नमूना सतह पर प्रज्वलन के लिए 12 गैस बर्नर नलिका

12 लचीली हवा की नलियाँ

12 लचीली गैस ट्यूब

12 मैनुअल एयर तितली वाल्व

12 दोहरे-संयुक्त 1 क्रम विद्युत चुम्बकीय और थ्रॉटल वाल्व

12 गैस प्लग

12 लोड कम दबाव शून्य गैस गवर्नर

3 इलेक्ट्रिक एयर / गैस आनुपातिक खुले मुख्य नियंत्रण वाल्व

स्पार्क इग्निशन और यूवी घटकों के साथ स्वचालित गैस बर्नर सुरक्षा नियंत्रण उपकरणों के 12 सेट

12 स्पार्क प्लग

12 यूवी प्रकार लौ डिटेक्टर

1 हवा का दबाव अंतर स्विच

1 नकारात्मक दबाव स्विच

1 overpressure स्विच

2 गैस दबाव स्विच

स्टोव के लिए 1 वायु और गैस पाइपलाइन समूह

1 मैनुअल गैस शटऑफ मुख्य वाल्व

6 पक्षों के प्रत्येक तरफ 6 बर्नर के ऊर्ध्वाधर चेहरे को 3 ज़ोन (प्रत्येक ज़ोन में 4) द्वारा नियंत्रित किया जाता है

गैस मानकों के अनुसार हमारे पंजीकृत गैस इंजीनियरों द्वारा यूरोपीय मानकों का अनुपालन करने वाले दहन उपकरण / इग्निशन उपकरण और पाइपिंग के लेआउट को नीचे रखा गया है। अलग बर्नर लौ प्रणाली, यूवी डिवाइस, स्पार्क इग्निशन डिवाइस, अंतर प्रेशर स्विच इंटरलॉक डिवाइस, एयर सप्लाई प्रेशर स्विच / सॉलोनॉयड वाल्व, हाई और लो गैस प्रेशर स्विच, निगेटिव प्रेशर स्विच, प्रेशर स्विच पर भट्टी, डिफरेंस प्रेशर एयर प्रेशर स्विच, स्टार्ट लाइट स्विच, एयर लॉक लिमिट स्विच और पर्ज सिस्टम

4 ) नवीनतम नियमों के साथ Thermocouples, स्थिति और डिजाइन का अनुपालन

भट्ठी की पिछली दीवार में नौ थर्माकोल की स्थिति निर्दिष्ट की जाएगी। सहायक सामान की पैकेजिंग में, हम हमारे द्वारा प्रदान किए जाने वाले थर्मोकॉल का समर्थन करने के लिए उपयुक्त निकल-लौह मिश्र धातु पाइप की आपूर्ति करेंगे।

5 ) नवीनतम नियमों के साथ दबाव अंक, स्थिति और डिजाइन का अनुपालन

दहन कक्ष की दीवार के दोनों ओर दो निकल-लौह मिश्र धातु ट्यूब रखे गए हैं, और ट्यूबों के छोर एक "टी" आकार में हैं। दबाव बिंदु सभी फील्ड वायरिंग इन्वर्टर से जुड़े होंगे।

6 ) ऑक्सीजन विश्लेषक

निर्दिष्ट नमूना बिंदुओं में निकल-लौह मिश्र धातु परीक्षण ट्यूब और सहायक उपकरण शामिल हैं।

7 ) पोर्ट्स देखना

चार भट्ठी की पिछली दीवार पर स्थित हैं और इसमें गर्मी प्रतिरोधी ग्लास, हवा ठंडा, एक आपूर्ति पाइप से कनेक्शन और स्टेनलेस स्टील हीट शील्ड शामिल हैं। इस व्यूपोर्ट का एक विकल्प कैमरा एपर्चर है।

8 ) विद्युत कार्य

सभी सोलनॉइड वाल्व, सेफ्टी कंट्रोल बॉक्स, स्पार्क प्लग, फ्लेम डिटेक्टर, वैक्यूम और ओवरप्रेसचर स्विच, इलेक्ट्रिक वाल्व और सेफ्टी इंटरलॉक लिमिट स्विच हमारे इंस्टॉलेशन इंजीनियरों द्वारा फील्ड वायरिंग टर्मिनल जंक्शन बॉक्स से जुड़े होंगे।

9 ) तकनीकी विवरण

3 mx 3 m दस्ता भट्टी के लिए, गैस की मांग लगभग 260 घन मीटर प्रति घंटे प्राकृतिक गैस है, तरलीकृत पेट्रोलियम गैस 130 घन मीटर प्रति घंटे है, और न्यूनतम दबाव 21 mbar है।

पानी की आवश्यकताएं, मानक 15 मिमी लाल तांबा घरेलू ठंडे पानी की आपूर्ति, इन तीन दबाव नियंत्रण वाल्वों में से प्रत्येक के करीब, भट्ठी का वजन लगभग 12 टन है।

ऊर्ध्वाधर परीक्षण के लिए गैर-लोडिंग प्रतिबंधक फ्रेम

आंतरिक आयाम 3 मीटर X 3 मीटर वजन - लगभग। 5 टन (नमूना के बिना)

1 अवलोकन

पूर्ण फ्रेम भवन के अंदर पुल क्रेन के साथ जाने के लिए उपयुक्त है। चार रोलर बार फ्रेम पर पच्चर कोष्ठक से जुड़े होते हैं ताकि उन्हें दृढ़ बनाया जा सके और दहन कक्ष को सील कर दिया जा सके।

बाहरी फ्रेम लचीला स्टील प्लेट से बना एक मजबूत फ्रेम है और पूर्वनिर्मित उच्च घनत्व वाले दुर्दम्य और एंकरिंग के साथ प्रत्यक्ष गर्मी द्वारा संरक्षित है। वे वियोज्य होने के लिए डिज़ाइन किए गए हैं, और परीक्षण करते समय यांत्रिक क्षति होती है। इसे अकेले बदलें। नमूना को ठीक करने की सुविधा के लिए ईंट में ठीक से छेद किया गया है। प्रतिबंधात्मक फ्रेम का आंतरिक आकार 3 मीटर x 3 मीटर है।

पूरे उपकरण में एक समर्थन पैर होता है ताकि फ्रेम प्रयोगशाला में कहीं भी स्थापित किया जा सके।

भट्ठी नियंत्रण प्रणाली का हमारा अवलोकन इस विनिर्देश में उल्लिखित पूर्ण पैमाने पर आग रेटेड निर्माण परीक्षण भट्टी पर लागू होता है, जो इन दो भट्टियों के बीच एक विकल्प है।

हम स्वचालित नियंत्रण और डेटा लॉगिंग, पूर्ण मैनुअल नियंत्रण, VDU प्रदर्शन और एक क्षमता माप प्रणाली शामिल करते हैं जो सभी सेंसर इनपुट चैनलों को व्यक्तिगत रूप से मापता है और टर्मिनल टेस्ट डेटा विश्लेषण प्रदान करता है।

डेटा रिकॉर्डिंग प्रणाली में 4 रिकॉर्डिंग पदों में कुल 240 रिकॉर्डिंग चैनल हैं और सभी प्रमुख प्रकार के डीसी कन्वर्टर्स से लेकर के, एन और आर प्रकार के थर्मोक्यूलेशन, स्ट्रेन गेज, प्रेशर सेंसर, विस्थापन सेंसर, गैस एनालाइजर, लोड सेल को मापने में सक्षम है। और दबाव सेंसर उत्पादन। उच्चतम इनपुट रेंज कम से कम 5 VDC को समायोजित करती है और ESD और ओवरवॉल्टेज से सुरक्षा प्रदान करती है। माप इनपुट और नियंत्रण कंप्यूटर के बीच 3000 वी डीसी का एक अलगाव वोल्टेज प्रदान किया जाता है। माप प्रणाली केवल अपनी कार्यक्षमता का विस्तार कर सकती है।

सभी माप चैनलों से आउटपुट एक सेकंड में कैप्चर किया जा सकता है।

रियल-टाइम डेटा को मॉनिटरिंग रूम में प्रदर्शित किया जाता है, और भट्ठी के बगल में एक दूसरा डिस्प्ले हो सकता है, लेकिन यह इस चरण में शामिल नहीं है।

2. हार्डवेयर विवरण

सिस्टम का दिल IP65 मंजिल-स्थायी सुरक्षा तक का स्तर है। इसमें भट्ठी को नियंत्रित करने के लिए आवश्यक सभी रिले और तर्क शामिल हैं। सभी बाहरी कनेक्शन संबंधित रेटेड केबल ग्रंथियों या केबल नलिकाओं के माध्यम से होते हैं। आंतरिक स्विच उद्योग मानक डीआईएन रेल के माध्यम से स्थापित किए जाते हैं, जिसमें 4 पोल रिले स्थापित होते हैं, प्रत्येक अपने स्वयं के संकेतक और तालाबंदी के साथ। माइक्रोप्रोसेसर इंटरफ़ेस सेटअप एक एनालॉग सिस्टम का उपयोग करके और I / O उपकरणों को स्विच करके पूरा किया गया है। RS485 मानक इंटरफ़ेस के माध्यम से बाहरी संचार। सभी आंतरिक स्विच और बाहरी नियंत्रण लाइनें उद्योग-मानक 24 वी कार्यान्वयन के साथ अनुपालन करती हैं। जब तक पिघलने की संभावना है, यह लघु सर्किट ब्रेकर और रिसाव संरक्षण उपकरणों के माध्यम से सिस्टम में स्थापित होता है।

3. कंप्यूटर नियंत्रण

भट्ठी के तापमान और दबाव के पूर्ण कंप्यूटर स्वचालित नियंत्रण के लिए आवश्यक शर्तें RS485 के माध्यम से नियंत्रण प्रणाली से जुड़ी हुई हैं।

एक नियंत्रण कंप्यूटर की आपूर्ति की जाएगी जो न्यूनतम 256 एमबी ग्राफिक्स सिस्टम, 2.66 गीगाहर्ट्ज प्रोसेसर, 2 जीबी मेमोरी और 300 जीबी फिक्स्ड डिस्क प्रदान कर सकता है। ऑपरेटिंग सिस्टम विंडोज एक्सपी या विस्टा है जब तक कि अन्यथा निर्दिष्ट न हो।

वैकल्पिक रूप से अछूता RS485 कनेक्शन का मतलब है कि कंप्यूटर और नियंत्रण कैबिनेट के बीच कोई व्यावहारिक सीमा नहीं है। इस कंप्यूटर का उपयोग भट्ठी के तापमान और दबाव, बर्नर की स्थिति और वाल्व की स्थिति सहित नमूना थर्मोकॉल और अन्य सेंसर जैसे विक्षेपित आउटपुट को प्रदर्शित करने के लिए किया जाता है।

4. डेटा लॉगिंग एक दोहरी लॉगिंग प्रणाली का उपयोग

डेटा उपरोक्त कंप्यूटर पर दर्ज किया गया था और परीक्षण के दौरान यह परीक्षण के नमूने के प्रदर्शन का वास्तविक समय विश्लेषण डेटा दिखाया गया था। डिवाइस अपने स्क्रीन डिस्प्ले को एक मानक कंप्यूटर नेटवर्क पर प्रसारित कर सकता है, और इस नेटवर्क से जुड़ा कोई भी कंप्यूटर परीक्षण जानकारी में लॉग इन कर सकता है। प्रयोगशाला में पर्यवेक्षकों को परीक्षण डेटा प्रदान करने के लिए सुविधा का उपयोग किया जा सकता है। सभी रिकॉर्ड की गई जानकारी स्वचालित रूप से दूसरे कंप्यूटर पर सहेजी जाती है।

5. मैनुअल नियंत्रण

भट्ठी को मैन्युअल रूप से संचालित किया जा सकता है। पूर्ण इग्निशन सिस्टम किसी भी तरह से नियंत्रण कंप्यूटर के संचालन पर निर्भर नहीं है। ओवन शुरू करने के लिए स्पष्ट स्टार्ट बटन दबाएँ। प्रकाश की एक श्रृंखला इंगित करती है कि स्पष्ट अनुक्रम सही ढंग से आगे बढ़ा। एक बार सभी उपलब्ध बर्नर को अपने व्यक्तिगत बर्नर कंट्रोल पैनल से पूर्व निर्धारित समय के लिए प्रज्वलित किया जाता है। यदि इस अवधि के भीतर भट्टी प्रज्वलित नहीं होती है, तो सिस्टम को फिर से साफ करना होगा। प्रत्येक क्षेत्र में गैस हवा का स्थान और एयर ब्रेक मोटर को व्यक्तिगत रूप से या एक मास्टर नियंत्रण सेट के माध्यम से समायोजित किया जा सकता है। परीक्षण के दौरान, भट्ठी की सुरक्षा की निगरानी इंटरलॉकिंग उपकरणों की एक श्रृंखला द्वारा की जाती है, प्रत्येक का अपना संकेतक प्रकाश होता है। इन इंटरलॉक को हटा दिया जाता है, ताकि इंटरलॉक जो भट्टी को बंद करने का कारण बनता है, कब्जा कर लिया जाता है और मैन्युअल रीसेट फायरिंग अनुक्रम तक आयोजित किया जाता है। उसी समय ध्वनि अलार्म उपकरण से लैस।

6. मापन इंटरफ़ेस

हमारे अनुशंसित डेटा रिकॉर्डिंग और नियंत्रण प्रणाली में 60-चैनल मॉड्यूल का एक समूह होता है जो कुल 240 चैनलों का गठन करता है। प्रत्येक 60-चैनल मॉड्यूल को औद्योगिक रूप से डिज़ाइन किए गए बाड़े में रखा गया है जो जंक्शन बॉक्स पैनल तक पहुंचने के लिए आसानी से आकार का है। डिवाइस को एक निश्चित स्थान पर लगाया जा सकता है या समर्थन फ्रेम द्वारा प्रदान किए गए ढलाईकार के साथ मोबाइल डिवाइस के रूप में प्रदान किया जा सकता है। मॉड्यूल को केवल दीवार-घुड़सवार सॉकेट के माध्यम से माप नेटवर्क में डाला जाता है ताकि यह भट्ठी के चारों ओर फिट हो।

इस माप नेटवर्क का विस्तार किया जा सकता है ताकि इसके उपकरणों को लैब में अन्य प्रयोगों के लिए इस्तेमाल किया जा सके।

अग्नि प्रतिरोधी माप इंटरफ़ेस को सभी प्रकार के दहन परीक्षण सेंसर, जैसे थर्मोकॉल और प्रेशर सेंसर, को डिजिटल रूप में परिवर्तित करने के लिए डिज़ाइन किया गया है, जिसे फिर डिस्प्ले और स्टोरेज के लिए कंप्यूटर सिस्टम में भेजा जा सकता है। कोई भी सेंसर जो डीसी आउटपुट वोल्टेज प्रदान करता है, उसे किसी भी चैनल से जोड़ा जा सकता है।

वर्तमान आउटपुट डिवाइस का उपयोग बाहरी अवरोधक वृद्धि के साथ भी किया जा सकता है। कोल्ड जंक्शन क्षतिपूर्ति मानक और विस्तारित तापमान सीमाओं सहित सभी थर्मोकपल प्रकारों के लिए प्रदान की जाती है।

इन उपकरणों में उपयोग किए जाने वाले एसी-डीसी कन्वर्टर्स का डिज़ाइन एक उच्च-रिज़ॉल्यूशन कनवर्टर है, जिसमें कम-आवृत्ति माप के लिए अन्य डिज़ाइनों पर कई फायदे हैं, विशेष रूप से नमूना आवृत्ति द्वारा उचित रूप से चयन करके विद्युत शोर को प्रोग्राम करने की क्षमता। प्रत्येक चैनल व्यक्तिगत रूप से कनेक्टेड सेंसर प्रकार की रूपांतरण विशेषताओं को अनुकूलित करने के लिए प्रोग्राम किया जा सकता है।

चैनल सर्किट में कुछ प्रकार के अग्नि प्रतिरोधी परीक्षण तत्वों द्वारा उत्पन्न उच्च स्थैतिक बिजली से निपटने के लिए विशेष रूप से डिज़ाइन किए गए इनपुट फिल्टर भी शामिल हैं। स्वत: पृष्ठभूमि अंशांकन माप स्कैन के बीच चलता है।

डिवाइस वैकल्पिक रूप से पृथक RS485 मल्टीपॉइंट नेटवर्क के माध्यम से कंप्यूटर सिस्टम से जुड़ा हुआ है, और 256 डिवाइस तक को कई किलोमीटर की दूरी पर एक मुड़ जोड़ी केबल के एक स्ट्रैंड द्वारा जोड़ा जा सकता है। अन्य प्रकार के मॉड्यूल जो इस माप नेटवर्क से जुड़े हो सकते हैं वे भी उपलब्ध हैं। इन उपकरणों में अन्य विशेषताएं हैं जैसे कि प्रत्येक स्थान पर कम इनपुट चैनल या रिले, स्विच और मोटर्स के साथ इंटरफ़ेस।

7. तकनीकी विशिष्टता
