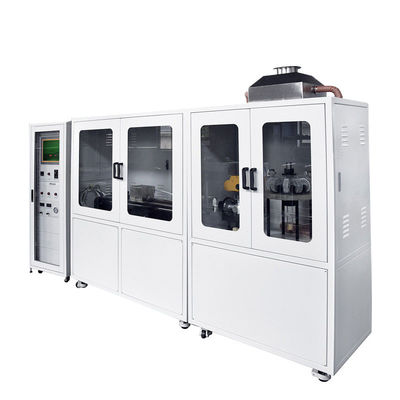

निर्माण सामग्री ज्वलनशीलता परीक्षक जहरीले पिंजरे विधि के लिए आग के खतरों का वर्गीकरण

मानक: जीबी / टी 20285: 2006

सामग्री (गिलहरी पिंजरे विधि) के लिए आग के अपशिष्टों के विषाक्त वर्गीकरण जीबी / टी 20285 पर लागू होता है। और परीक्षण का सिद्धांत यह है कि स्थिर पट्टी के साथ एक अंगूठी भट्ठी में स्कैनिंग चलती निरंतर वेग से वर्दी पट्टी के नमूने गर्म होते हैं, और एक क्वार्ट्ज ट्यूब में ग्रिप गैस को निरंतर वेग वाहक गैस द्वारा उड़ा दिया जाता है। स्थिर धुएं को एक स्वतंत्र चूहे के पिंजरे में खिलाया गया, और फिर प्रयोगात्मक चूहों की स्थिति देखी गई और परीक्षण के परिणामों का मूल्यांकन किया गया।

प्रदर्शन गुण

1. परीक्षण उपकरण में कुंडलाकार भट्ठी, भट्ठी विस्थापन डिवाइस, क्वार्ट्ज ट्यूब डिवाइस, तापमान अंशांकन उपकरण, विषाक्तता बॉक्स, रोटरी केज, तापमान नियंत्रण उपकरण, वायु प्रवाह नियंत्रण उपकरण और तीन-तरफा वाल्व शामिल हैं।

2. कुंडलाकार भट्ठी खोल, शरीर, ट्यूब और बिजली के हीटिंग तार से बना है। ट्यूब की भीतरी दीवार हीटिंग सतह है। ट्यूब का व्यास 47 +1 मिमी है, लंबाई 100 +1 मिमी है, और तापमान सीमा कमरे के तापमान से 1100 डिग्री से कम नहीं है।

3. तापमान अंशांकन डिवाइस, 1 मिमी के बाहरी व्यास के साथ आयातित ओमेगा के थर्मोकपल, 1CR18NI9TI सामग्री तापमान संवेदनशील शीट के साथ वेल्डेड, और भट्ठी में तापमान वृद्धि को जांचने के लिए कंप्यूटर सॉफ्टवेयर के साथ जोड़ा जा सकता है।

4. जापान में ओमरोन का तापमान नियंत्रण उपकरण पीआईडी ​​तापमान नियंत्रण मोड को अपनाता है। भट्ठी में तापमान की शुद्धता (+1 डिग्री) से बेहतर है, स्थिर अवस्था में तापमान में उतार-चढ़ाव (+0.1 डिग्री) से बेहतर है, और गति में तापमान में उतार-चढ़ाव (+2.5 डिग्री) से बेहतर है।

5. फर्नेस विस्थापन डिवाइस, कुंडलाकार भट्टी का विस्थापन दर 10 + 0.1 मिमी / मिनट है, और जंगम दूरी 600 मिमी से अधिक है। जापानी पैनासोनिक सर्वो मोटर और पीएलसी नियंत्रण मोड को अपनाया जाता है।

6. क्वार्ट्ज ट्यूब और क्वार्ट्ज नाव उपकरण, क्वार्ट्ज ट्यूब का व्यास 36 + 1 मिमी है, दीवार की मोटाई 2 + 0.5 मिमी है, लंबाई 1100 + 100 मिमी है, क्वार्ट्ज नाव की लंबाई 400 मिमी है, चौड़ाई 32 है + 1 मिमी।

7. माउस घूर्णन पिंजरे और विषाक्तता बॉक्स एल्यूमीनियम से बना है। माउस घूर्णन पिंजरे का वजन 60 + 10g है। माउस घूर्णन पिंजरे तय स्थिर बिंदु के बिना पाड़ पर लचीले रूप से घूम सकता है। विषाक्तता बॉक्स रंगहीन पारदर्शी plexiglass से बना है। इसका प्रभावी स्पेस वॉल्यूम लगभग 9.2L है। यह विषाक्तता परीक्षण के लिए 10 चूहों को समायोजित कर सकता है।

8. वायु प्रवाह नियंत्रण उपकरण, वायु सुखाने और शोधन उपकरण, का उपयोग हवा की सफाई और सुखाने के लिए किया जा सकता है; वाहक गैस द्रव्यमान प्रवाहमापी उपकरण, वायु प्रवाह को डिजिटल रूप से प्रदर्शित कर सकता है, मापने की सीमा 0-10L / मिनट है, सटीकता 0.1L / मिनट से बेहतर है, कमजोर पड़ने वाले गैस द्रव्यमान प्रवाहमापी उपकरण, वायु प्रवाह को डिजिटल रूप से प्रदर्शित कर सकते हैं, मापने की सीमा 0-5L / मिनट, सटीकता है 0.1L / मिनट से बेहतर है। ।

9. इलेक्ट्रिक थ्री-वे बॉल वाल्व, प्रोटेक्शन लेवल IP-65, इलेक्ट्रिकल और मैकेनिकल डबल लिमिट का ऑटोमेटिक कंट्रोल, ओवरहीटिंग प्रोटेक्शन के साथ।

10. ताइवानी यानहुआ डेटा अधिग्रहण मॉड्यूल (स्व-निर्मित एमसीयू मॉड्यूल और बोर्ड को स्वीकार नहीं करना), मानक परीक्षण सॉफ्टवेयर का एक सेट, अंशांकन तापमान मूल्यों और घटता, परीक्षण तापमान मूल्यों और घटता, हर पिंजरे की गति और घटता को प्रदर्शित कर सकता है।

11. विकल्प: माउस मोशन रिकॉर्डिंग सिस्टम। माउस घूर्णन पिंजरे की गति की स्थिति की निगरानी के लिए फोटोइलेक्ट्रिक स्विच का उपयोग किया जाता है। कंप्यूटर सॉफ्टवेयर किसी भी समय माउस घूर्णन पिंजरे के कोणीय वेग को प्रदर्शित कर सकता है।

आयाम:

नियंत्रण बॉक्स: 900 मिमी (डब्ल्यू) x 1650 मिमी x (एच) x 700 मिमी (डी)

टेस्ट होस्ट: 2100 मिमी (डब्ल्यू) x 1650 मिमी x (एच) x 700 मिमी (डी)

वजन: 178KG

बिजली की आवश्यकताएं: 220 वी

परिवेश का तापमान: 10 ℃ से 35 ℃

सहायक गैस: एयर कंप्रेसर गैस
