SKYLINE: | निर्माण सामग्री ज्वलनशीलता परीक्षक आग टेस्ट | मानकों: | DS / ISO / TR 9705-2, ISO 9705: 2016 GB 8624: 2012, GB / T 25207: 2010, GB / T 27904: 2011 |
---|---|---|---|
आवेदन: | निर्माण सामग्री, शिपिंग सामग्री | संयुक्त आकार: | 2.4M (L) X 3.6M (H) X 2.4M (W) |
धुआं हुड आकार: | 3M (W) X 3M (D) X 1M (H) | वजन: | 700 किलो |
हाई लाइट: | horizontal flammability tester,प्रयोगशाला परीक्षण उपकरण |
आईएसओ 9705 भवन निर्माण सामग्री ज्वलनशीलता परीक्षक अग्नि परीक्षण-सतह के उत्पादों के लिए पूर्ण पैमाने पर कमरे का परीक्षण
उत्पाद का परिचय
ऑक्सीजन की खपत सिद्धांत जीबी / टी 25207-2010 के आधार पर। मानक दहन परीक्षण के आईएसओ 9705 लिखावट मानक का संदर्भ है, मानक परीक्षण की स्थिति के रूप में कोने की आग के परिदृश्य का अनुकरण करने के लिए परीक्षण विधि, और पूरी तरह से नमूना की स्थापना का परीक्षण करें वास्तविक उपयोग के लिए, जो सबसे विश्वसनीय मानक परीक्षण विधि में से एक है। इस परीक्षण के लिए आवश्यक अपेक्षाकृत जटिल नमूना मात्रा और परीक्षण स्थितियों के कारण, यह आमतौर पर अग्नि विज्ञान अनुसंधान में उपयोग किया जाता है और उन सामग्रियों की दहन विशेषताओं का मूल्यांकन करने के लिए जिन्हें सही ढंग से नहीं किया जा सकता है। छोटे आकार के परीक्षण द्वारा मूल्यांकन किया गया।
अनुप्रयोगों: निर्माण सामग्री, शिपिंग सामग्री
मानक: डीएस / आईएसओ / टीआर 9705-2, आईएसओ 9705: 2016 जीबी 8624: 2012, जीबी / टी 25207: 2010, जीबी / टी 27904: 2011
विवरण

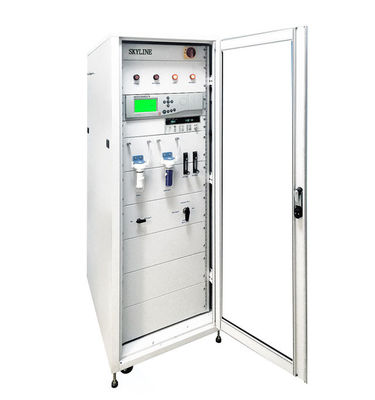

परीक्षण उपकरण में चार भाग होते हैं, जिसमें दहन कक्ष, ग्रिप गैस संग्रह और नमूनाकरण प्रणाली, गैस विश्लेषण और डेटा प्रसंस्करण प्रणाली और गैस आपूर्ति प्रणाली शामिल हैं। परीक्षण एक दहन कक्ष में लगभग 21 एम 2 के एक नमूना सतह क्षेत्र के साथ किया गया था और दरवाजा सामान्य रूप से खुला था। परीक्षण सामग्री को वास्तविक उपयोग के अनुसार स्थापित किया गया था। प्रोपेन गैस के साथ एक आयताकार त्रिकोणीय रेत बॉक्स बर्नर कमरे की आंतरिक दीवार के कोने पर स्थापित किया गया था। परीक्षण के दौरान, गैस के प्रवाह की दर को 10 मिनट से पहले अग्नि स्रोत के मानक गर्मी उत्पादन को 100 किलोवाट करने के लिए नियंत्रित किया जाना चाहिए। जब सामग्री में विस्फोट नहीं हुआ, तो गैस का प्रवाह दर गर्मी के उत्पादन को 300 किलोवाट और अंतिम 10 मिनट तक बढ़ाने के लिए समायोजित किया जाना चाहिए। कुल 20 मिनट की परीक्षण अवधि के दौरान, फ़्लैशओवर होने पर परीक्षण को रोका जा सकता है। विस्फोटक घटना के निर्धारण का मूल्यांकन गर्मी रिलीज दर के घटता अवलोकन और परीक्षण द्वारा किया जा सकता है।
तकनीकी पैमाने
परीक्षण के दौरान, कुल गर्मी रिलीज, गर्मी रिलीज दर, ग्रिप गैस पीढ़ी और ग्रिप गैस पीढ़ी दर का परीक्षण किया गया।
1. उपकरणों के पूर्ण सेट में दहन कक्ष, ग्रिप गैस संग्रह और नमूना प्रणाली, गैस विश्लेषण और डेटा प्रसंस्करण प्रणाली और गैस आपूर्ति प्रणाली शामिल हैं।
2. शंक्वाकार ग्रिप गैस कलेक्टर वजन प्लेटफॉर्म और नमूने के ऊपर सीधे स्थापित किया गया है। नीचे का आयाम 3000 मिमी X 3000 मिमी और ऊंचाई 1000 मिमी है। शंक्वाकार ग्रिप गैस कलेक्टर का शीर्ष 900 मिमी X 900 मिमी X 900 मिमी वर्ग है। एक ही समय में, दो 500 मिमी एक्स 900 मिमी स्टील प्लेटों को एक ग्रू गैस होमोजेनाइज़र बनाने के लिए शीर्ष वर्ग में स्थापित किया जाता है।
3. स्टेनलेस स्टील के धुएं के निकास पाइप की सबसे कम लंबाई 5000 मिमी से कम नहीं है और इसका व्यास 400 मिमी है। दोनों सिरों पर धुआँ मिलाने वाले उपकरण लगाए जाते हैं।
4. निकास प्रणाली में दहन परीक्षण द्वारा उत्पन्न सभी ग्रिप गैस को इकट्ठा करने की पर्याप्त क्षमता होती है। पंखे की निकास मात्रा को लगातार समायोजित किया जा सकता है, और निकास दर 3.5m / s से कम नहीं है।
5. धुआं निकास पंखा केन्द्रापसारक प्रशंसक है, आंतरिक लाइनर स्टेनलेस स्टील है, तापमान प्रतिरोध 300 डिग्री से कम नहीं है, और गति आवृत्ति रूपांतरण प्रशंसक द्वारा समायोजित की जाती है।
6. वजन डिवाइस की मापने की सीमा 0-5KG है, और सटीकता 0.1g से कम नहीं है।
7. व्यापक माप क्षेत्र दबाव जांच, तीन थर्मोकॉल, गैस नमूना जांच और धुआं घनत्व माप प्रणाली से सुसज्जित है।
8. सैंडबॉक्स बर्नर 4 मिमी -8 मिमी कण आकार और 2 मिमी -3 मिमी कण आकार के साथ रेत से भरा हुआ है। ऊपरी रेत की ऊपरी परत बर्नर के ऊपरी किनारे के साथ स्तर है।
9. सैंड बॉक्स बर्नर के प्रज्वलन के लिए सतह इग्निशन अपनाया जाता है, और स्पार्क इग्निशन जैसे कम इग्निशन सफलता दर का उपयोग नहीं किया जाता है।
10. सिस्टम की सुरक्षा सुनिश्चित करने के लिए पराबैंगनी लौ की निगरानी और बुझाने वाले सुरक्षा उपकरण से लैस;
11. 0 ग्राम / एस -7 जी / एस की सीमा के साथ बड़े पैमाने पर प्रवाह नियंत्रक, 1.5% से कम सटीकता नहीं, 300 किलोवाट की अधिकतम उत्पादन शक्ति;
12. फ्ल्यू गैस सैंपलिंग सिस्टम, जिसमें ऐश फिल्टर, कंप्रेसर कंडेंसर, ड्राईंग कॉलम, सैंपलिंग पंप और फ्लो मीटर शामिल हैं, प्रभावी रूप से ग्रिप गैस के नमूने एकत्र करने और निकास गैस को अवशोषित करने में सक्षम होना चाहिए।
13. आयातित डायाफ्राम पंप, नमूना प्रवाह 13L / मिनट से कम नहीं;
14. आयातित धुआं और धूल फिल्टर का फ़िल्टर सिर 0.5um ग्लास फाइबर फिल्टर सामग्री के साथ ठोस PTFE से बना है।
15. कंप्रेसर कंडेनसर, शीतलन क्षमता 320KJ / h, ओस बिंदु स्थिरता 0.1 डिग्री, ओस बिंदु स्थैतिक परिवर्तन 0.1K, शीतलन प्रवाह 6L / MIN से कम नहीं;
16. आयातित रोटर फ्लोमीटर, मापने की सीमा 0-5L / मिनट है;
17. व्यापक माप उपकरण में तीन आयातित ओमेगा थर्मोकॉउन्स होते हैं जिनके संपर्क अक्ष से (87 + 5) मिमी के त्रिज्या के साथ एक चाप पर स्थित होना चाहिए, और उनके बीच का कोण 120 डिग्री है।
18. द्वि-दिशात्मक जांच कम से कम (0-200) Pa की मापने की सीमा और <2 Pa की सटीकता के साथ एक आयातित दबाव संवेदक से जुड़ी होती है। दबाव सेंसर के 90% आउटपुट की प्रतिक्रिया समय 1 s सबसे अधिक है। ।
19. ऑक्सीजन विश्लेषक अर्धचालक होना चाहिए और 16% -21% (वी / वी) की एकाग्रता के साथ कम से कम 02 को मापने में सक्षम होना चाहिए। ऑक्सीजन विश्लेषक का प्रतिक्रिया समय 12 सेकंड से अधिक नहीं होना चाहिए। विश्लेषक का बहाव और शोर 30 मिनट में 100 x 10-6 से अधिक नहीं होना चाहिए। डेटा अधिग्रहण प्रणाली के आउटपुट में अधिकतम रिज़ॉल्यूशन 100 x 10-6 होना चाहिए।
20. कार्बन डाइऑक्साइड विश्लेषक आईआर प्रकार का होना चाहिए और कम से कम 0% - 10% सीओ 2 एकाग्रता को मापने में सक्षम होना चाहिए। विश्लेषक की रैखिकता पूर्ण सीमा का कम से कम 1% होनी चाहिए। विश्लेषक का प्रतिक्रिया समय 12 सेकंड से अधिक नहीं होना चाहिए।
21. लचीले जोड़ के साथ निकास पाइप के साइड पाइप पर धुआं घनत्व माप प्रणाली स्थापित है। तापदीप्त दीपक का उपयोग (2900 +100) K रंग तापमान पर किया जाता है।
22. ऑप्टिकल मापने वाले तत्व, मापने की सीमा 400-750 एनएम दृश्य प्रकाश है, संप्रेषण सटीकता 0.01% है।
23. ऑप्टिकल माप तत्वों के 100% और 0% अंशांकन मोड हैं: शून्य बिंदु अंशांकन गरमागरम प्रकाश स्रोत को बंद करके पूरा किया जाता है और सॉफ्टवेयर 0% पर क्लिक करता है; 100% अंशांकन प्रकाश पथ के रोड़ा के बिना 100% पर क्लिक करके पूरा किया जाता है, और ऑप्टिकल पथ डेटा को फिट करने के लिए किसी भी तटस्थ फ़िल्टर का उपयोग नहीं किया जाता है;
24. परिवेश वायुमंडलीय को मापने के लिए उपकरण, दबाव की सटीकता Pa 200 Pa है।
25. डेटा अधिग्रहण और विश्लेषण प्रणाली डेटा अधिग्रहण की सटीकता और विश्वसनीयता और हर 3 सेकंड में आवश्यक डेटा की स्वचालित रिकॉर्डिंग सुनिश्चित करती है। सॉफ्टवेयर डेटा की गणना सही है और परिणाम प्रभावी हैं। और निम्नलिखित अंशांकन और ऑपरेशन इंटरफ़ेस प्रदान कर सकते हैं;
26.O 2 / CO 2 विश्लेषक अंशांकन: O 2 / CO 2 आउटपुट शोर और बहाव अंशांकन; और परिणाम आउटपुट फॉर्म;
27. सॉफ्टवेयर में ऑप्टिकल सिस्टम कैलिब्रेशन, शोर और बहाव गैस माप प्रणाली और परिणामों के आउटपुट फॉर्म का अंशांकन शामिल है।
28. सॉफ्टवेयर में ऑप्टिकल सिस्टम कैलिब्रेशन, फिल्टर कैलिब्रेशन और परिणाम आउटपुट फॉर्म शामिल हैं।
29. सॉफ्टवेयर में एयर वॉल्यूम कैलिब्रेशन, एयर वॉल्यूम कंट्रोल रेंज कैलिब्रेशन और परिणाम आउटपुट फॉर्म शामिल हैं।
30. सॉफ्टवेयर में स्टेप कैलिब्रेशन और परिणाम आउटपुट फॉर्म शामिल हैं।
31. सॉफ्टवेयर में परीक्षण प्रक्रिया और परिणामों का आउटपुट रूप शामिल है।
32. कंप्यूटर और प्रिंटर सिस्टम से लैस।
आकार: संयुक्त आकार: 2.4M (L) X 3.6M (H) X 2.4M (W) भार: 700KG
धुआं हूड का आकार: 3M (W) X 3M (D) X 1M (H)
स्थापना की आवश्यकताएं: बिजली की आवश्यकताएं: 220V, 10A; 380V, 5KW परिवेश का तापमान: 10 C से 35 C
गैस आवश्यकताएँ: प्रोपेन गैस अंशांकन गैस: N2, CO2 मानक गैस
