| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-E04 |
| एमओक्यू: | 1 इकाई |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, Moneygram |
| आपूर्ति करने की क्षमता: | 20 / महीने |

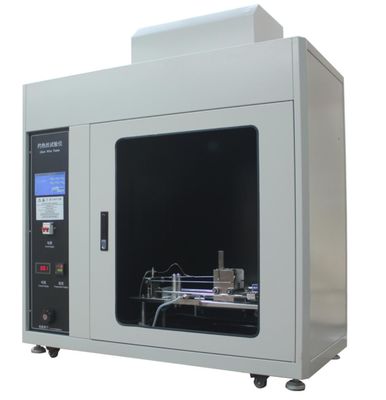

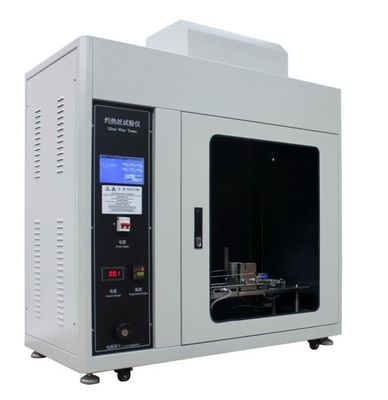

इलेक्ट्रॉनिक परीक्षण उपकरण IEC60695-5-10 चमक तार परीक्षण उपकरण
आवेदन
• Theचमक तार परीक्षकअंतर्राष्ट्रीय मानकों के प्रावधानों के अनुसार इलेक्ट्रो तकनीकी उत्पादों पर अग्नि जोखिम परीक्षण करने के लिए डिज़ाइन किया गया है।
• नियंत्रण इकाई को चमक तार के तापमान को सटीक रूप से निर्धारित करने के लिए आवश्यक सभी नियंत्रण और मीटरिंग के साथ आपूर्ति की जाती है।पैनल-माउंटेड कंट्रोलर के माध्यम से वायर करंट लगातार परिवर्तनशील होता है और बिल्ट-इन एमीटर द्वारा मॉनिटर किया जाता है।
• एक डिजिटल तापमान संकेतक लगाया गया है, जो आपूर्ति किए गए थर्मोकपल के संयोजन में, चमक तार के तापमान को सटीक रूप से मापता है।नियंत्रण इकाई का विद्युत सर्किट फ़्यूज़ और एक लघु सर्किट ब्रेकर द्वारा पूरी तरह से संरक्षित है और आउटपुट चालू के स्विचिंग और पुश बटन नियंत्रण को चालू / बंद करता है।बड़ी देखने वाली खिड़की और गहरे रंग के इंटीरियर के साथ स्वयं निहित कैबिनेट।
तकनीकी पैमाने
| चमक तार व्यास | 4 मिमी ± 0.04 मिमी एनआई / सीआर (80/20) |
| तापमान की रेंज | 500 ~ 750 ℃ ± 10 ℃ ； 750 ~ 960 ℃ ± 15 ℃ |
| थर्मोकपल व्यास | 0.5 मिमी प्रकार K (Ni/Cr - Ni/Al), बख़्तरबंद म्यान तापमान -40 ~ 1100 ° C . का सामना कर सकता है |
| सीयरिंग टाइम | 30s±0.1s (OMRON H5CN-XAN-Z डिजिटल टाइमर, 0-9999s, प्रीसेट टेबल) |
| लाइट-ऑफ टाइम | 0-999.9 एस ± 0.1 एस, स्वचालित रिकॉर्डिंग, मैनुअल टाइमआउट |
| आग बुझाने का समय | 0-999.9 एस ± 0.1 एस, स्वचालित रिकॉर्डिंग, मैनुअल टाइमआउट |
| गहराई से इस्त्री करना | 7 मिमी ± 0.5 मिमी |
| नमूना दबाव | 1एन ± 0.2 एन |
| गति नापो | 18 ± 3 मिमी / एस |
| परीक्षण पृष्ठभूमि | काले रंग की पृष्ठभूमि |
| परीक्षण प्रक्रिया स्वचालित नियंत्रण | स्वतंत्र आक्षेप |
| कक्ष | 0.5m |
| सिंगल चिप माइक्रो कंप्यूटर का उपयोग करके नियंत्रण करें | + टच स्क्रीन नियंत्रण |
| बिजली की आपूर्ति | एसी 220V, 50 हर्ट्ज |
ग्लो वायर टेस्ट चैंबर.pdf
कंपनी प्रोफाइल.pdf
| चमक तार |
|
| परीक्षण चलाने के लिए उपयोग किए जाने से पहले कम से कम 120 ए के वर्तमान के अधीन होने से कुल कम से कम 10 घंटे के लिए एक नया चमक तार की घोषणा की जानी चाहिए।कुल annealing समय संचयी रूप से प्राप्त किया जा सकता है।क्षति से बचने के लिए, एनीलिंग के दौरान थर्मोकपल स्थापित नहीं किया जाना चाहिए।एनीलिंग के अंत में, थर्मोकपल पॉकेट होल की गहराई को सत्यापित किया जाएगा। | |
| घड़ी | 0-30s ± 1s |
| परीक्षण नमूने के लिए बल | 0,95 एन ± 0,10 एन |
| परीक्षण नमूने में और उसके माध्यम से चमक तार | 7 मिमी ± 0,5 मिमी। |
| स्पीड | 10 मिमी/से से 25 मिमी/सेक |
| ठीक तार थर्मोकपल |
1,0 मिमी का नाममात्र व्यास।थर्मोकपल तार 960 डिग्री सेल्सियस तक के तापमान पर निरंतर संचालन के लिए उपयुक्त होंगे (जैसे क्रोमेल / एल्यूमेल (टाइप के) - आईईसी 60584-1 देखें)।वेल्डेड बिंदु म्यान के अंदर टिप के करीब स्थित होना चाहिए: |
| तापमान की रेंज | 500-1000C° |
| कक्ष | कम से कम 0.5 वर्ग मीटर का आयतन होना3, डार्क बैकग्राउंड, रोशनी £ 20 lx। |
| प्रारंभिक अंशांकन रिपोर्ट: |
आवश्यक।और रिपोर्ट में तापमान बनाम वर्तमान चार्ट भी शामिल करना होगा |
| लकड़ी का बोर्ड (x2) | सपाट और चिकना और न्यूनतम 10 मिमी . की मोटाई वाला |
मानकों
IEC60695 - 2 - 10 / 11 / 12 / 13, IEC60884-1, IEC60335-1, VDE0620
ग्लो वायर क्या सक्षम है?
चमक तार संगतता एक परीक्षण है किसुरक्षा सुनिश्चित करता हैऔर विशेष रूप से उपकरण वायरिंग सिस्टम के भीतर मानव दुर्व्यवहार, अति-वर्तमान, या शॉर्ट सर्किट विफलताओं के कारण होने वाली दुर्घटनाओं से बचा जाता है।... आईईसी 60335-1 सुरक्षा मानकों के तहत ग्लो वायर टेस्ट अनिवार्य किया गया है।
