| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | एसएल-2केडी |
| एमओक्यू: | 1 |
| कीमत: | negoitable |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 यूनिट/माह |

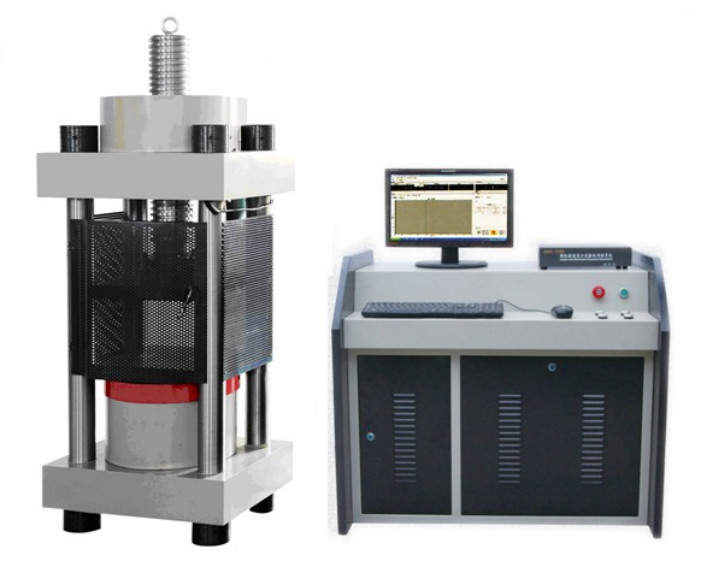

मशीन का परिचय
यह माप और नियंत्रण प्रणाली उच्च परिशुद्धता डिजिटल servo वाल्व, बल बंद-लूप नियंत्रण समारोह के साथ अपनाता है, बराबर भार दर लोड या बराबर तनाव दर लोड प्राप्त कर सकते हैं,उच्च नियंत्रण सटीकता, अच्छी विश्वसनीयता, इलेक्ट्रॉनिक माप प्राप्त करने के लिए माइक्रो कंप्यूटर का उपयोग, संपीड़न शक्ति परीक्षण का स्वचालित समापन, स्वचालित गणना और प्रिंट रिपोर्ट,व्यापक रूप से निर्माण उद्योग और परीक्षण इकाइयों में इस्तेमाल किया.
हाइड्रोलिक प्रणाली
तेल टैंक में हाइड्रोलिक तेल मोटर के माध्यम से तेल सर्किट में उच्च दबाव पंप चलाता है, चेक वाल्व, उच्च दबाव तेल फिल्टर, अंतर दबाव वाल्व समूह के माध्यम से प्रवाह,सर्वो वाल्व, और तेल सिलेंडर में प्रवेश करता है। कंप्यूटर सर्वो वाल्व के उद्घाटन और दिशा को नियंत्रित करने के लिए सर्वो वाल्व को एक नियंत्रण संकेत भेजता है,सिलेंडर में प्रवाह को नियंत्रित करने और निरंतर गति परीक्षण बल के नियंत्रण को महसूस करने के लिए.
बल माप प्रणाली
1उच्च परिशुद्धता एम्पलीफायर और ए / डी कनवर्टर का उपयोग करके, पूरी प्रक्रिया विभाजित नहीं है, लोड, पीक मूल्य, लोडिंग गति और तीव्रता का वास्तविक समय प्रदर्शन
2.पीआईडी बंद-लूप नियंत्रण रणनीति को निरंतर गति लोडिंग को महसूस करने के लिए अपनाया जाता है और लोडिंग वक्र को वास्तविक समय में प्रदर्शित किया जाता है
3स्वचालित अंतराल समय और निरंतर परीक्षण;
4परीक्षण के परिणामों को जांचने और प्रिंट करने के लिए लचीला और सुविधाजनक;
तकनीकी पैरामीटर
| पद | पैरामीटर |
| अधिकतम परीक्षण बल (kN) | 2000 |
| परीक्षण बल माप सीमा | 5%-100% |
| परीक्षण बल संकेत मूल्य की सापेक्ष त्रुटि | संकेतित मूल्य का < ± 1% |
| ऊपरी और निचली प्लेट की दूरी (मिमी) | 320 |
| पिस्टन स्ट्रोक (मिमी) | 50 |
| स्तंभ की दूरी (मिमी) | 260 |
| डिस्क का आकार (मिमी) | Φ300 |
| मुख्य मशीन आयाम (मिमी) | 800*400*1200 |
| मोटर की शक्ति (किलोवाट) | 2 |
| कुल वजन (किग्रा) | 850 |
