| ब्रांड नाम: | SKYLINE |
| मॉडल संख्या: | SL-ESD61002TA |
| एमओक्यू: | एक इकाई |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 / महीने |

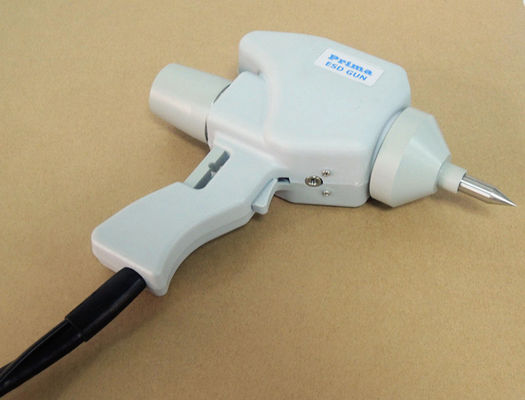

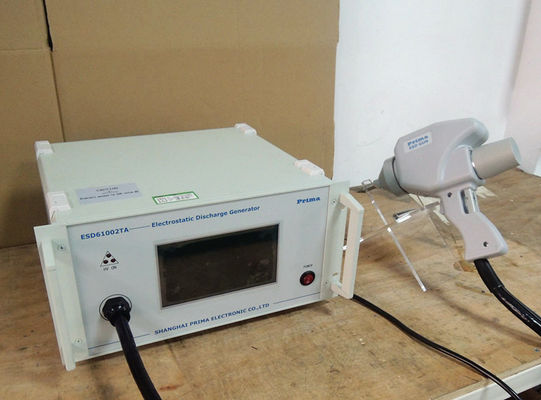

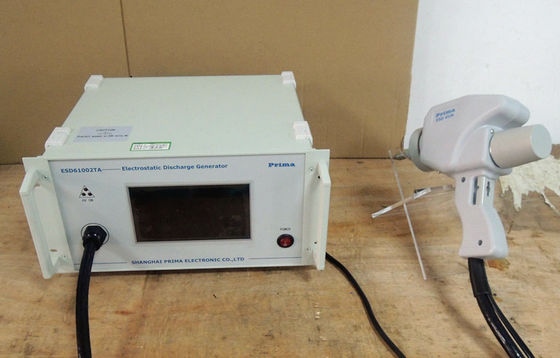

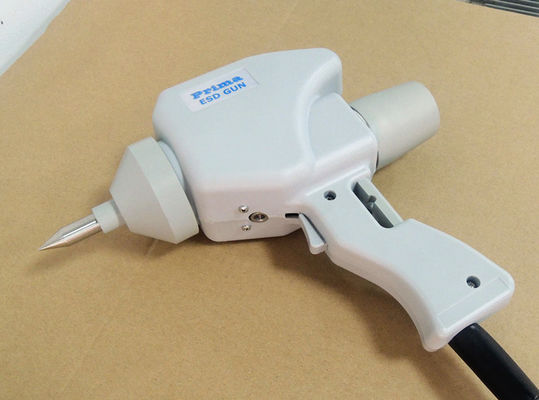

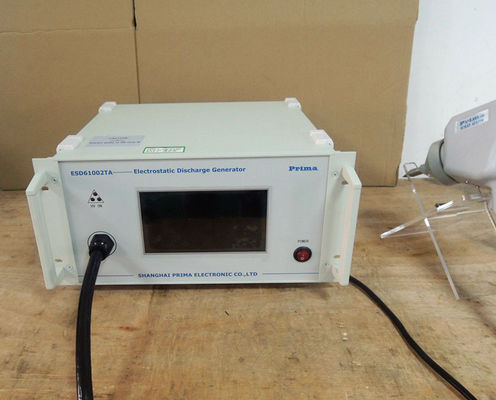

ESD सिम्युलेटर टेस्ट उपकरण / इलेक्ट्रोस्टैटिक डिस्चार्ज परीक्षक
उत्पाद परिचय
इलेक्ट्रोस्टैटिक क्षति और उत्पाद और सिस्टम की विश्वसनीयता से उपकरणों की रक्षा के लिए, विशेष रूप से सूक्ष्म विद्युत घटकों के आवेदन के कारण, निर्माण या उपयोगकर्ताओं के लिए इलेक्ट्रोस्टैटिक क्षति पर विचार करना महत्वपूर्ण है।
इलेक्ट्रोस्टैटिक समस्या का वातावरण और उपयोग की शर्तों के साथ कुछ है। यह विशेष रूप से कृत्रिम फाइबर का उपयोग करते समय इलेक्ट्रोस्टैटिक उत्पन्न कर सकता है।उदाहरण के लिए, जब ऑपरेटर लैब में जमीन के कालीन पर कदम रखता है, तो चार्ज उसके शरीर और फाइबर के बीच उत्पन्न हो सकता है क्योंकि घर्षण fr अनुकूलता के कारण, ऑपरेटर और उसकी कुर्सी के बीच चार्ज स्विच हो सकता है।ऑपरेटर सीधे या स्थैतिक बिजली से चार्ज प्राप्त कर सकता है।उत्तरार्द्ध के लिए, आयोजित कालीन कोई सुरक्षात्मक कार्य उत्पन्न नहीं कर सकता है, सिवाय इसके कि ऑपरेटर जमीन से जुड़ने के कुछ उपायों को अपनाता है।
चित्रा 1 प्रदान करता है कि विभिन्न फाइबर विभिन्न आर्द्रता की स्थिति के तहत अलग-अलग इलेक्ट्रोस्टैटिक उत्पन्न करेंगे।
IEC61000-4-2 का मानक परिचय
क्योंकि IEC61000-4 मानक IEC द्वारा जारी किया गया एक बुनियादी मानक है, यह सभी प्रकार के बिजली और इलेक्ट्रॉनिक उपकरणों के EMC परीक्षणों में फिट बैठता है।इलेक्ट्रोस्टैटिक डिस्चार्ज के परीक्षण के रूप में उप-मानक (IEC61000-4-2) लागू करना आवश्यक है।इस अध्याय में उपकरणों के मेकअप, इलेक्ट्रोस्टैटिक डिस्चार्ज परीक्षक की प्रदर्शन आवश्यकताओं और तरंग के चेकआउट के बारे में सामग्री है।
परीक्षक की मुख्य प्रदर्शन आवश्यकताओं
|
भंडारण क्षमता (Cs + Cd) डिस्चार्ज रोकनेवाला (Rd) चार्ज रोकनेवाला (आरसी) आउटपुट HV: 8KV (रेटिंग) 15KV (रेटिंग) आउटपुट वोल्टेज संकेतक ताना विचारों में भिन्नता टिकने का समय डिस्चार्ज मोड: सिंगल वर्तमान तरंग का निर्वहन करें |
150pF ± 10% 330 ± 10% 50M 50 Ω 100MΩ संपर्क निर्वहन के लिए उपयोग किया जाता है एयर डिस्चार्ज के लिए उपयोग किया जाता है ± 5% + - कम से कम 5 एस कम से कम 1s देखा आकृति ३ |
