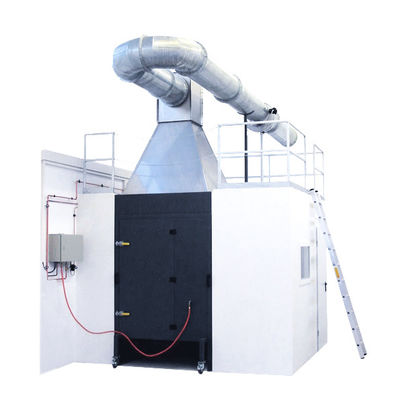

सिंगल बर्निंग फ्लेम टेस्ट उपकरण, 16L / मिनट SBI फायर टेस्ट चैंबर

EN13823एसबीआई सिंगल बर्निंग आइटम ज्वलनशीलता परीक्षण उपकरण

उत्पाद परिचय

सिंगल बर्निंग टेस्ट एक नई विधि मानक है जिसे यूरोपीय संघ द्वारा सामग्री की जलती हुई विशेषताओं का मूल्यांकन करने के लिए प्रकाशित और कार्यान्वित किया गया है।मानक कॉर्नर फायर टेस्ट और कोन कैलोरीमीटर के समान सिद्धांत का उपयोग करता है।परीक्षण पैमाना दोनों के बीच है।एसबीआई टेस्ट मापन टेस्ट पास करता है।ऑक्सीजन एकाग्रता के परिवर्तन के साथ-साथ पाइपलाइन में ग्रिप गैस प्रवाह दर, सीओ 2 एकाग्रता और अन्य संकेतक, एक निश्चित क्षण में गर्मी रिलीज दर की गणना गणना के माध्यम से की जाती है, और फिर गर्मी रिलीज दर का अधिकतम मूल्य और परीक्षण के दौरान समय भागफल को मापा जाता है, यानी गर्मी रिलीज दर FIGRA इंडेक्स, जिसका उपयोग निर्माण सामग्री के लौ रिटार्डेंट गुणों को वर्गीकृत करने के लिए किया जाता है।

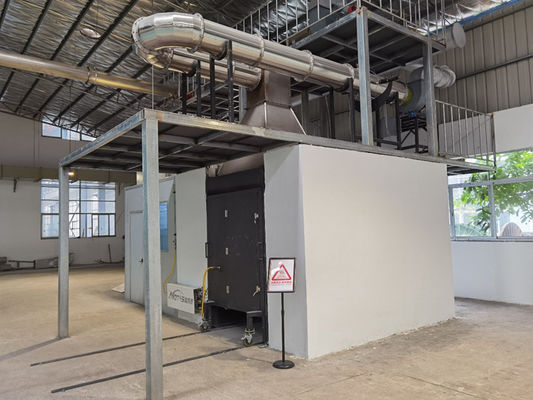

इस परीक्षण उपकरण में दहन प्रयोगशाला, नियंत्रण कक्ष, 2 छोटी गाड़ियां, निकास पाइप, फिक्स्ड फ्रेम, ग्रिप गैस संग्रह प्रणाली, एकीकृत माप प्रणाली उपकरण, डेटा संग्रह और विश्लेषण उपकरण, गैस आपूर्ति नियंत्रण उपकरण शामिल हैं।

विशेषताएं

उपकरणों के पूरे सेट में परीक्षण उपकरण, धुआं निकास प्रणाली, व्यापक माप उपकरण आदि शामिल हैं जो EN 13823 का अनुपालन करते हैं।

यूनिट दहन परीक्षण उपकरण में एक परीक्षण ट्रॉली शामिल है, जिसमें एक मुख्य बर्नर और एक सहायक बर्नर शामिल है, जिसे आसानी से परीक्षण उपकरण के साथ डॉक किया जा सकता है;फिक्स्ड फ्रेम, गैस हुड, कलेक्टर, जे-टाइप स्मोक एग्जॉस्ट डक्ट रुको;

एक छोटी गाड़ी, जिस पर दो परस्पर लंबवत नमूना परीक्षण टुकड़े लगाए जा सकते हैं, और ऊर्ध्वाधर कोने के नीचे एक रेत बॉक्स बर्नर।ट्रॉली की स्थिति ऐसी होनी चाहिए कि ट्रॉली का पिछला भाग दहन कक्ष की दीवार पर खुलने को बंद कर दे;दहन कक्ष के फर्श के साथ वायु प्रवाह को समान रूप से वितरित करने के लिए, एक छिद्रित प्लेट (इसका उद्घाटन ट्रॉली के नीचे एयर इनलेट पर प्रदान किया जाता है) क्षेत्र कुल क्षेत्रफल का 40% से 60% है;छेद का व्यास 8 मिमी से 12 मिमी है)।

कलेक्टर गैस हुड के शीर्ष पर स्थित है, जिसमें थ्रॉटल प्लेट और निकास पाइप से जुड़ा एक क्षैतिज आउटलेट है।

SUS304 स्टेनलेस स्टील J- प्रकार का धुआं निकास पाइप, (315 ± 5) मिमी के आंतरिक व्यास के साथ गर्मी-इन्सुलेट गोल पाइप, 50 मिमी मोटी उच्च तापमान खनिज ऊन के साथ अछूता, और निम्नलिखित घटकों से सुसज्जित (वायु प्रवाह की दिशा के साथ) :

कलेक्टर से जुड़ा कनेक्टर;

500 मिमी की लंबाई वाले पाइप में तीन अंतर्निर्मित थर्मोकपल होते हैं, और थर्मोकपल की स्थापना स्थिति कलेक्टर से कम से कम 400 मिमी दूर होती है;

1000 मिमी की लंबाई के साथ पाइप;

दो 90° कोहनी (शाफ्ट की वक्रता त्रिज्या 400mm है);
