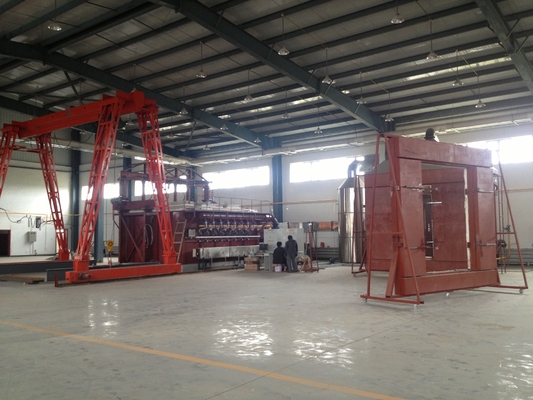

आग प्रतिरोध परीक्षण बीएस एन 1363-1 गैर लोड असर भागों के लिए क्षैतिज भट्ठी

गैर-लोड असर भागों के लिए आग प्रतिरोध परीक्षण के लिए बीएस एन 1363-1 क्षैतिज भट्ठी

बीएस एन 1363-1 घटकों के निर्माण के लिए क्षैतिज भट्ठी

I.आवेदन का दायरा:

इमारतों (संरचनाओं) में इनडोर और आउटडोर उपयोग के लिए सभी प्रकार के स्टील अग्निरोधक कोटिंग्स के लिए लागू मानक आग स्थितियों के तहत उनकी आग प्रतिरोध विशेषताओं को निर्धारित करने के लिए।

द्वितीय।मानकों:

2.1 बीएस एन 1364-2: 2018 "छत के गैर-लोड असर वाले हिस्सों के लिए अग्नि प्रतिरोध परीक्षण। भाग 2" परीक्षण मानक का अनुपालन करें।

2.2 बीएस एन 1365-2: 2012 के अनुरूप "भार वहन करने वाले भागों के लिए अग्नि प्रतिरोध परीक्षण भाग 2: फर्श और छत" परीक्षण मानक।

2.3 बीएस एन 1365-3:2000 "लोड-असर तत्वों का अग्नि प्रतिरोध परीक्षण भाग 3: बीम" परीक्षण मानक के अनुरूप।

2.4 से बीएस एन 1365-4:1999 "लोड-असर तत्वों के लिए अग्नि प्रतिरोध परीक्षण भाग 4: कॉलम" परीक्षण मानक।

2.5 परीक्षण मानक बीएस एन 1363-1:2020 "अग्नि प्रतिरोध परीक्षण भाग 1: सामान्य मानकों" के अनुरूप है।

2.6 परीक्षण मानक बीएस एन 1366-6: 2004 के अनुसार "सहायक सुविधाओं का अग्नि प्रतिरोध परीक्षण। उठाई गई पहुंच और खोखले फर्श"।

2.6 मानक BS EN 13381-1:2020 के अनुरूप "क्षैतिज संरचनात्मक तत्वों की सुरक्षा के लिए संरचनात्मक तत्वों की अग्नि प्रतिरोध कार्रवाई भाग I विधियों के निर्धारण के लिए परीक्षण विधियाँ"।

2.7 मानक बीएस एन 13381-3: 2015 के अनुरूप "संरचनात्मक तत्वों की आग प्रतिरोधी कार्रवाई का निर्धारण करने के लिए परीक्षण विधियां भाग III कंक्रीट संरचनात्मक तत्वों की सुरक्षा के लिए तरीके

2.8 मानक बीएस ईएन 13381-5 के अनुरूप: 2014 "संरचनात्मक तत्वों के अग्नि प्रतिरोध का निर्धारण करने के लिए टेस्ट तरीके भाग वी। कंक्रीट / दबाव प्लेट असेंबली की सुरक्षा के लिए तरीके

2.9 BS EN 13381-6:2012 के अनुरूप "संरचनात्मक तत्वों के अग्नि प्रतिरोध का निर्धारण करने के लिए परीक्षण विधियाँ भाग VI: खोखले स्टील पाइप कंक्रीट स्तंभों की सुरक्षा के लिए तरीके

2.10 BS476-20: 1987 के अनुरूप "निर्माण सामग्री और संरचनाओं की अग्नि परीक्षा। भाग 20: भवन तत्वों के अग्नि प्रतिरोध को निर्धारित करने के तरीकों के सामान्य सिद्धांत

2.11 BS476-21:1987 के अनुरूप "निर्माण सामग्री और संरचनाओं का दहन परीक्षण। भाग 21: भार वहन करने वाले सदस्यों के अग्नि प्रतिरोध का निर्धारण करने की विधि

2.12 BS476-22:1987 का अनुपालन "निर्माण सामग्री और संरचनाओं का दहन परीक्षण। गैर-लोड-असर वाले सदस्यों के अग्नि प्रतिरोध का निर्धारण"।

2.13 BS476-23: 1987 का अनुपालन "निर्माण सामग्री और संरचनाओं का दहन परीक्षण। भाग 23: संरचना के घटकों के अग्नि प्रतिरोध के निर्धारण के लिए विधि

तृतीय।क्षैतिज भट्टीमुख्य लाभ:

3.1 एक भट्टी का उपयोग कई उद्देश्यों के लिए किया जा सकता है और कई मानकों के अनुकूल हो सकता है।

3.2 प्रत्येक सड़क के तापमान, दबाव और प्रवाह दर जैसे विभिन्न पहलुओं के डेटा एकत्र करने और विश्लेषण, प्रक्रिया और विश्लेषण करने के लिए उच्च-परिशुद्धता अधिग्रहण कार्ड को अपनाएं

नियंत्रण, दहन के समय वास्तविक जानकारी का वास्तविक समय प्रजनन उत्पन्न करना, और परिणाम सीधे माइक्रो कंप्यूटर के विश्लेषण और निर्धारण से प्राप्त होते हैं;पूरी मशीन यह सुनिश्चित करने के लिए सभी उच्च-गुणवत्ता वाले उपकरणों को अपनाती है कि सिस्टम उच्च गुणवत्ता, उच्च गति संचालन और उन्नत है।

3.3 उच्च-परिशुद्धता अधिग्रहण कार्ड + मल्टी-सर्किट मॉड्यूल + पीएलसी + कंप्यूटर को अपनाएं, और उत्कृष्ट स्थिरता, दोहराव और पुनरुत्पादन के साथ पीआईडी ​​​​स्वचालित नियंत्रण मोड लागू करें।

3.4 विन्डोज़ XP ऑपरेशन इंटरफ़ेस और लैब व्यू को अपनाना, वैश्विक सटीक उपकरण के लिए एक विशेष विकास सॉफ़्टवेयर, इंटरफ़ेस शैली ताज़ा, सुंदर और सरल है।परीक्षण के दौरान, माप परिणाम वास्तविक समय में प्रदर्शित होते हैं और सही वक्र गतिशील रूप से खींचा जाता है, और डेटा को स्थायी रूप से सहेजा, पढ़ा और मुद्रित किया जा सकता है।उच्च बुद्धिमत्ता, निर्देशित मेनू संचालन, आसान और सहज सुविधाओं के साथ, ताकि परीक्षण के परिणाम अधिक सटीक हों।

3.5 भट्ठी का डिजाइन जीवन 20 वर्ष से अधिक है, और भट्ठी अमेरिकी GOVMARK (गोमक) तकनीक के साथ बनाई गई है।पांच-परत संरचना, जब आंतरिक परत का तापमान 1300 ℃, बाहरी परत का तापमान कमरे का तापमान होता है;लंबी सेवा जीवन, आंतरिक परत (भागों को पहनना) की इन्सुलेशन सामग्री को बदलना आसान है।

3.6 सभी पहलुओं में सुरक्षा कारक को बढ़ाने के लिए एयर डक्ट थर्मल प्रोटेक्शन, प्रेशर रिलीज़ प्रोटेक्शन, लीकेज प्रोटेक्शन, गैस लीक डिटेक्शन, गैस लाइन सेफ्टी प्रोटेक्शन, बर्नर सेफ्टी प्रोटेक्शन और अन्य सुरक्षा सुविधाओं सहित कई सुरक्षा सुरक्षा प्रणालियाँ।

3.7 भट्टी से निकाली गई उच्च तापमान वाली गर्म हवा वाटर-कूल्ड और एयर-कूल्ड होती है, और पानी परिसंचारी पानी का उपयोग करता है, जिससे ऊर्जा संरक्षण में सुधार होता है।

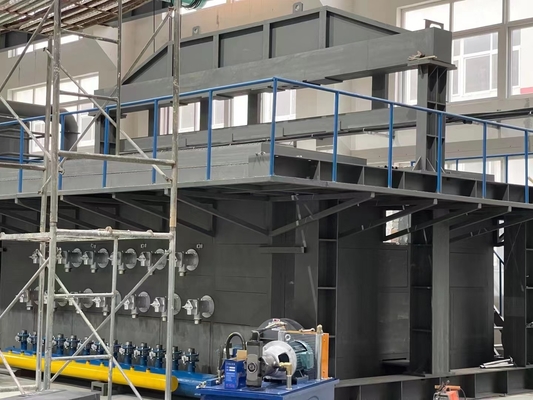

IV हॉरिजॉन्टल फ्यूरेंस फर्नेस का स्ट्रक्चरल इंजीनियरिंग डिजाइनचित्र 4 देखें

4.1 फर्नेस निर्माण: फर्नेस को 15 से अधिक वर्षों तक चलने के लिए डिज़ाइन किया गया है, और फर्नेस को संयुक्त राज्य अमेरिका से GOVMARK (गोमक) तकनीक का उपयोग करके बनाया गया है।पांच-परत संरचना, जब आंतरिक परत 1300 डिग्री सेल्सियस होती है, बाहरी परत का तापमान कमरे का तापमान होता है;लंबी सेवा जीवन, आंतरिक परत की इन्सुलेशन सामग्री (भागों को पहनना) को बदलना आसान है।पांच-परत संरचना, बाहर से अंदर तक, इस प्रकार है: पहली परत एक स्टील फ्रेम है;दूसरी परत परिधि के रूप में लाल ईंटों से बनी है;तीसरी परत आग रोक उच्च तापमान अभ्रक है;चौथी परत दुर्दम्य ईंटें हैं;पांचवीं परत में 1600 डिग्री सेल्सियस के आग रोक तापमान के साथ जिरकोनियम आग रोक उच्च तापमान कपास होता है।

4.2 उच्च तापमान प्रतिरोधी सामग्री।

4.2.1 दुर्दम्य ईंटें: उच्चतम तापमान प्रतिरोध 1750 ℃ ​​के लिए तापमान का उपयोग करें, लंबे समय तक उच्च तापमान प्रतिरोध 1600 ℃, बल्क घनत्व 1.0 ग्राम / सेमी 3, कमरे का तापमान 3.2MPa से अधिक संपीड़ित शक्ति, 1400 ℃ 0.5%, थर्मल का रिफाइंड लाइन परिवर्तन चालकता 0.4W/m - K से बेहतर है।

4.2.2 संबंध के लिए औद्योगिक आग रोक बांधने की मशीन: तापमान 1400 ℃ का उपयोग करें।

4.2.3 भट्टी उच्च तापमान प्रतिरोधी कपास: जिरकोनियम युक्त आग रोक उच्च तापमान कपास, 50 मिमी की मोटाई, 1600 ℃ के लंबे समय तक आग रोक तापमान, औद्योगिक भट्ठा विशेष इन्सुलेशन सामग्री का उपयोग करना।

4.3 फ्रेम के लिए सामग्री: "इंडस्ट्रियल फर्नेस डिजाइन मैनुअल" (तीसरा संस्करण) के अनुसार चयन, अध्याय 11 - फर्नेस के लिए संरचनात्मक भाग, सेक्शन 3 - स्टील का चयन, फर्नेस पिलर, साइड पिलर, आर्च फुट बीम, फोर्स क्रॉसबीम और टाई रॉड आदि। Q235-A स्टील चुनें, फर्नेस बाहरी दीवार स्टील प्लेट Q215-A स्टील चुनें।फर्नेस स्टील सामग्री: Q235 से कम नहीं;फर्नेस स्टील प्लेट: मोटाई ≥ 3 मिमी।क्षैतिज भट्ठी शरीर सामग्री स्टील फ्रेम, बदली का उपयोग कर।

4.4 भट्टी का आकार: 3000 मिमी (डब्ल्यू) * 3000 मिमी (एच) * 1500 मिमी (डी)।

4.5 फर्नेस स्टील संरचना और पाइप विरोधी जंग उपचार: कोटिंग की तीन परतों का उपयोग करके, सभी उच्च तापमान प्रतिरोधी एंटी-जंग कोटिंग, काले और भूरे रंग की बाहरी परत।
