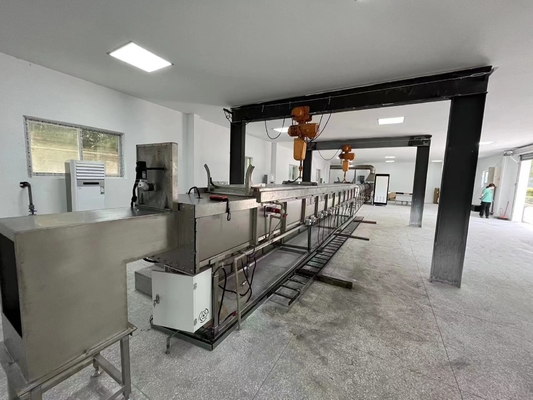

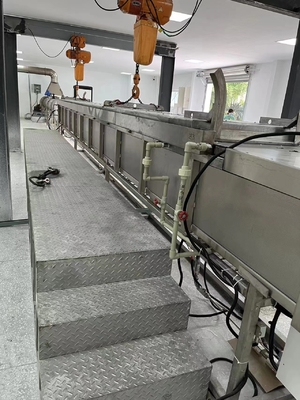

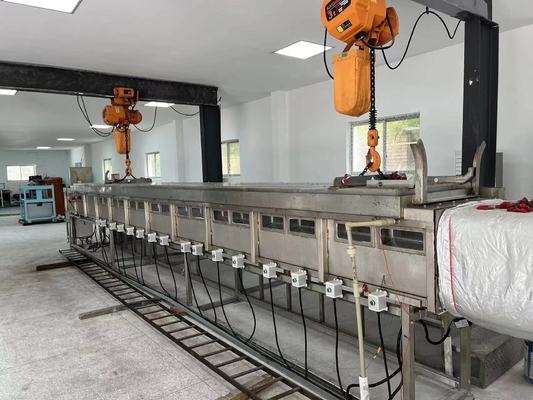

ASTM E84 भवन निर्माण सामग्री की सतह के जलने के लिए स्टेनर टनल फर्नेस चैंबर

भवन निर्माण सामग्री की सतह के जलने की विशेषताओं के लिए एएसटीएम ई84 स्टेनर टनल फर्नेस चैंबर

डिजाइन नीचे मानकों के संदर्भ में

ASTM E84: भवन निर्माण सामग्री की सतह के जलने की विशेषताओं के लिए मानक परीक्षण विधि।

स्टेनर टनल फर्नेस चैंबर डिजाइन प्रस्ताव

2.1 सारांश

के लिए यह तकनीकी समाधानस्टेनर टनल फर्नेस चैंबर इंस्ट्रूमेंटेशन और बिजली के एकीकरण पर आधारित है, और इग्निशन अनुक्रम, दहन सुरक्षा, विद्युत इंटरलॉकिंग, स्वचालित तापमान नियंत्रण, मैनुअल समायोजन, मॉनिटरिंग अलार्म और डेटा अधिग्रहण / संचार को एक में संयोजित करने के लिए OMRON के उन्नत मल्टी-फंक्शन कंट्रोल सिस्टम का उपयोग करता है।भट्ठी का तापमान और दबाव नियंत्रण प्रणाली स्वत: नियंत्रण और ऑनलाइन निगरानी के लिए OMRON नियंत्रक + एडवांटेक + विजुअल बेसिक सॉफ्टवेयर से बनी नियंत्रण प्रणाली का उपयोग करती है।ऊपरी कंप्यूटर एडवांटेक ऑपरेशन स्टेशन भट्ठी के आवश्यक प्रक्रिया मापदंडों का संचालन और निगरानी करता है।इसमें डेटा स्टोरेज, निरीक्षण और प्रिंटिंग है।, और अन्य कार्य।उसी समय, UL910 / NFPA262 मानकों की आवश्यकताओं के अनुसार, दहन परीक्षण के लिए एक समर्पित दहन परीक्षण कक्ष स्थापित किया जा सकता है, यह दहन परीक्षण कक्ष स्टेनर क्षैतिज सुरंग भट्टी को प्रभावी ढंग से अलग करता है, एक अंधेरे कमरे में धूम्रपान घनत्व मापने के अंत को स्थापित करें , बाहरी प्रकाश से हस्तक्षेप से बचें; परीक्षण क्षेत्र जलाएं, मानक आवश्यकता के अनुसार स्वतंत्र डिजाइन विधि अपनाएं, मुफ्त एयरफ्लो प्रदान करना चाहिए।इसलिए, पूरे परीक्षण के दौरान, कमरे को आसपास के हवा के दबाव से 0-12 Pa (0-0.05 इंच पानी की मात्रा) के नियंत्रित वायु दबाव में रखें। तापमान 18.3 ° C-26.7 ° C (65 °) पर बनाए रखा जाता है। F-80 ° F) और 45-60% की सापेक्ष आर्द्रता।

2.1.1 डिजाइन की स्थिति

 फर्नेस प्रकार: स्टेनर क्षैतिज सुरंग भट्ठी

 फर्नेस के मुख्य आयाम: फर्नेस का आकार 7620 मिमी * 451 मिमी * 305 मिमी

 फर्नेस कवर की संख्या: स्टेनर हॉरिजॉन्टल टनल फर्नेस: 1 फर्नेस कवर

 फर्नेस काम कर रहे तापमान: 600 ℃ तक (फ्लू गैस तापमान)

 ईंधन: कम से कम 95% की शुद्धता के साथ मीथेन

 ईंधन कैलोरी मान: 3500btu / lb

 ईंधन दबाव: 0.4-0.5MPa

 बर्नर मॉडल: 3/4 इंच यू-आकार का डबल बर्नर

 ग्रिप पाइप का निकास तापमान: <250 ° C, आमतौर पर ग्रिप गैस का तापमान 200 ° C के भीतर नियंत्रित किया जाता है।

 परीक्षण वस्तु की टेस्ट विधि: क्षैतिज घटक फर्नेस-फर्नेस छत उत्थापन

डिजाइन की स्थिति 15KVA, 380V/220V, 3 चरण।नोट: वोल्टेज को अनुकूलित किया जा सकता है।

2.1.2 संरचनात्मक पैरामीटर

1.  फर्नेस संरचना: दुर्दम्य ईंट + SUS304 स्टेनलेस स्टील प्लेट
2.  भट्ठी के नीचे की संरचना: दुर्दम्य ईंट 229 मिमी x 114.5 मिमी x 64 मिमी
3.  बर्नर का प्रकार और मात्रा: 1 3/4-इंच यू-आकार का डबल बर्नर।
4.  धुआँ निकास विधि: यांत्रिक धुआँ निकास + पीछे की दीवार पर ठंडी हवा का मिश्रण
5. फर्नेस दरवाजा खोलने की विधि: क्षैतिज घटक फर्नेस-होइस्ट सीलिंग उत्थापन और अनुवाद (ग्राहक निर्मित)
6. फर्नेस आरेख

2.1.4 उद्देश्य:

स्टेनर टनल फर्नेस चैंबर यू हैनिर्माण सामग्री के एएसटीएम ई84 परीक्षण के लिए एसईडी।

2.1.5 डिजाइन सिद्धांत

उन्नत प्रौद्योगिकी, विश्वसनीयता, सुरक्षा और आर्थिक तर्कसंगतता के सिद्धांतों को अपनाएं

2.2 फर्नेस संरचना

2.2.1 फर्नेस शेल

फर्नेस स्टील संरचना स्क्वायर ट्यूब / आयताकार ट्यूब एंड, साइड सीधा और फर्नेस बॉडी स्टील प्लेट से बना है।उच्च शक्ति के साथ वेल्डेड होने के बाद, यह एक ठोस संपूर्ण बनाता है, जिसका उपयोग लंबे समय तक बिना विरूपण के किया जा सकता है।

फर्नेस बॉडी स्टील प्लेट: SUS304,δ=3mm

फर्नेस फ्रेम: Q235-A, स्क्वायर ट्यूब / आयताकार ट्यूब

फर्नेस अनुप्रस्थ बार: Q235-A, स्क्वायर ट्यूब / आयताकार ट्यूब

विंडो: क्वार्ट्ज ग्लास और टेम्पर्ड ग्लास डबल लेयर संयोजन, δ=3mm,70mm±6mm×280mm±38mm

शटर चेंबर के फ्लोर लेवल से 74~78mm ओपनिंग हाई प्रदान करता है।शटर को समायोजित किया जा सकता है।

बर्नर एयर इनलेट से 1372 ± 10 मिमी में स्थित है।एयर वेलोसिटी पोर्ट एयर इनलेट से 381±5mm है।

थर्मोकपल के स्थान

1. एक 18 awg थर्मोकपल बर्नर पोर्ट (हवा पर उजागर) से 7000±10 मिमी में स्थित है;
2. एक 18 awg थर्मोकपल बर्नर पोर्ट (फर्श के नीचे एम्बेडेड) से 3960±10mm में स्थित है;

एक 18 awg थर्मोकपल बर्नर पोर्ट (फर्श के नीचे एम्बेडेड) से 7090±10mm में स्थित है।

लेज Q235-A स्टील से निर्मित होते हैं, जिसमें वाटर कूल्ड डिवाइस होता है।

2.2.2भट्ठी प्रतिरोध सामग्री

परीक्षण भट्ठी की चिनाई में दुर्दम्य ईंटें शामिल हैं,उसी समय, दहन प्रक्रिया के दौरान आवश्यक वायु अशांति प्रदान करने के लिए, छह 229 मिमी लंबी x 114.5 मिमी चौड़ी x 64 मिमी मोटी गर्मी प्रतिरोधी दुर्दम्य ईंटें (दीवार की लंबी ऊर्ध्वाधर रेखा और 114.5 मिमी लंबी समानांतर रेखा) रखकर प्राप्त की जाती हैं। .अपवर्तक ईंट सेंटरलाइन के लिए मापा बर्नर सेंटरलाइन के अनुसार, खिड़की के पास अपवर्तक ईंटें (खिड़कियों को बाधित किए बिना) 1.98 मीटर ± 152 मिमी, 3.96 मीटर ± 152 मिमी और 5.79 ± 152 मिमी, दूसरी तरफ की दूरी 1.37 मीटर ± 152 मिमी, 2.90 मीटर है ±152mm और 4.88m±152mm।

उच्चतम तापमान प्रतिरोध: 1427 ℃ (2600 ℉)

थोक घनत्व: 0.77±0.046g/cm3

औसत तापमान पर तापीय चालकता:

260 ℃ (500 ℉) 0.23W / एम · ℃

538 ℃ (1000 ℉) 0.27 डब्ल्यू / एम · ℃

815 ℃ (1500 ℉) 0.32 डब्ल्यू / एम · ℃

1093 ℃ (1500 ℉) 0.37 डब्ल्यू / एम · ℃

2.2.3फर्नेस डोर और प्रेसिंग मैकेनिज्म

फर्नेस बॉडी के ऊपर ऑपरेशन फर्नेस दरवाजा, फर्नेस बॉडी के लिए एक सीलिंग डिवाइस के रूप में।धातु और अकार्बनिक इन्सुलेटर से बना, अकार्बनिक इन्सुलेटर से बना इंसुलेटर, 51 मिमी ± 6 मिमी मोटी अकार्बनिक इन्सुलेटर सामग्री

क्षैतिज भट्टी के दरवाजे को सेक्शन स्टील द्वारा वेल्डेड किया जाता है, भट्ठी की स्थिति का निरीक्षण करने के लिए कॉम्पैक्ट करने के लिए स्व-वजन ऊर्ध्वाधर उठाने की विधि का उपयोग करें, भट्ठी की दीवार के दोनों किनारों पर स्थापित अवलोकन खिड़कियां, एक प्रभावी मुहर प्राप्त करने के लिए, एक प्रभावी जल सील के रूप में कार्य करता है भट्ठी के दरवाजे और भट्ठी के शरीर के बीच एक सील, परिसंचारी जल स्रोत के रूप में नल के पानी का उपयोग न केवल भट्ठी के शरीर और भट्ठी के दरवाजे के गुणवत्ता निरीक्षण के लिए एक मुहर प्रदान कर सकता है, बल्कि दहन परीक्षण के दौरान गर्मी को भी दूर कर सकता है और प्रभावी ढंग से भट्ठी शरीर की रक्षा करें।

लैब को ढक्कन उठाने के लिए क्रेन उपलब्ध करानी चाहिए।

मैक्स।1050 ℃ तक प्रभावी उपयोग तापमान;

घनत्व: 335±5kg/m3;

तापीय चालकता: 0.085W/mK@400 ℃

आयाम 7620±50mm*451±5mm*305±5mm
