भवन निर्माण सामग्री के लिए डीआईएन 4102-15/16 ब्रांडशैच परीक्षण उपकरण

डीआईएन 4102-15/16 ब्रांडशैच टेस्ट उपकरण

1. आवेदन

डीआईएन 4102-16 डीआईएन 4102-15 के अनुसार "ब्रांडशैच" में निर्माण सामग्री के परीक्षण के लिए समान प्रक्रिया का वर्णन करता है।परीक्षण पद्धति में उपयोग किए जाने वाले मानकीकृत उत्पादों की सूची को अद्यतन करने के लिए DIN 4102-16 का संशोधन किया जाता है।परीक्षण विधि का उपयोग निर्माण सामग्री के अग्नि परीक्षण के लिए किया जाता है।ब्रैंडशाचट एक वर्गाकार हाउसिंग है जिसमें एक स्थिर प्रवाह दर पर हवा नीचे से पेश की जाती है, और जिससे ऊपर से ग्रिप गैस निकलती है।यह एक चौकोर गैस बर्नर से सुसज्जित है जिसके माध्यम से एक बढ़ते फ्रेम में व्यवस्थित नमूना ताकि एक फ़्लू बनाया जा सके, ज्वाला के संपर्क में आए।

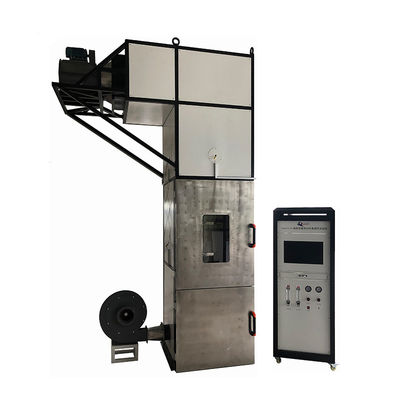

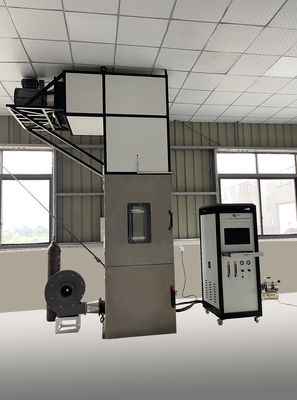

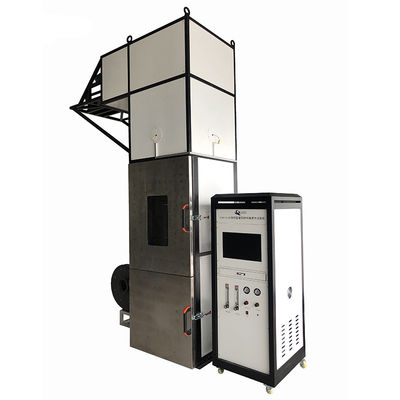

ब्रैंडशैच टेस्ट उपकरणडीआईएन 4102 भाग 15 के अनुसार, निर्माण सामग्री और तत्वों के अग्नि परीक्षण के लिए डिज़ाइन किया गया है।'ब्रांडशैच' एक वर्ग कक्ष है, जिसमें नीचे से हवा का निरंतर प्रवाह होता है, और दहन गैस कक्ष के ऊपर से निकल जाती है।नमूने लंबवत रूप से लगाए जाते हैं और एक चौकोर गैस बर्नर द्वारा उत्पन्न लौ के संपर्क में आते हैं।

2. तकनीकी पैरामीटर

2.1 परीक्षण उपकरण में दहन कक्ष, नियंत्रण कैबिनेट, बर्नर, नमूना धारक, अंशांकन उपकरण, आदि शामिल हैं;

2.2 दहन कक्ष का आंतरिक खोखला आकार 800 मिमी * 800 मिमी * 2000 मिमी है, और कक्ष की दीवार एक बहु-परत इन्सुलेशन संरचना है;

2.3 दहन कक्ष की दीवार एक बहु-परत संरचना है, अंदर से बाहर तक: 2 मिमी स्टील प्लेट, 6 मिमी एस्बेस्टस शीट (घनत्व 600 किग्रा / एम 3 से अधिक नहीं), 40 मिमी मोटी खनिज इन्सुलेशन फाइबर (नाममात्र घनत्व 100 किग्रा / एम 3), बाहरी स्टील तश्तरी;

2.4 दहन कक्ष नीचे से ऊपर तक, इनलेट कक्ष, वायु नियामक, दहन कक्ष, मापने कक्ष और आउटलेट फ़्लू;

2.5 दाहिनी ओर φ200 के डक्ट के माध्यम से इनलेट कक्ष को निरंतर दर और तापमान की हवा से खिलाया जाता है;

2.6 10±1m3/मिनट की प्रवाह दर और 23±2°C के तापमान पर हवा का एक स्थिर प्रवाह प्रदान करने में सक्षम एक स्थिर तापमान इनलेट प्रणाली;

2.7 0.1 डिग्री सेल्सियस की सटीकता के साथ इनलेट हवा के तापमान को मापने के लिए एक प्रकार के बख़्तरबंद थर्मोकपल के साथ एक इनलेट कक्ष लगाया गया;

2.8 एयर स्टेबलाइजर, इनलेट चेंबर के ऊपर सेट, जिसमें झरझरा स्टील प्लेट और ग्लास फाइबर की कई परतें शामिल हैं, इनलेट वायु प्रवाह को समरूप बनाने के लिए

2.9 बर्नर और परीक्षण स्टैंड रखने के लिए एक दहन कक्ष, जो नमूने की बढ़ती दूरी को समायोजित करने के लिए चारों तरफ शिकंजा के साथ 1000 मिमी ऊंचा एक आयताकार फ्रेम है

2.10 एक बर्नर, एक चौकोर बर्नर 200 मिमी * 200 मिमी, चारों तरफ समान रूप से वितरित दहन नलिका के साथ, 3.5 मिमी व्यास के नोजल के उद्घाटन के साथ, एक समान जेट लौ प्रदान करने में सक्षम

2.11 एक गैस प्रणाली, जिसमें एक दबाव कम करने वाला वाल्व, दबाव नापने का यंत्र, सोलनॉइड वाल्व, मास फ्लो मीटर और इलेक्ट्रिक स्पार्क इग्नाइटर शामिल हैं;

2.12 2% से बेहतर नियंत्रण सटीकता के साथ गैस प्रवाह को नियंत्रित करने के लिए मीथेन द्रव्यमान प्रवाह मीटर और वायु द्रव्यमान प्रवाह मीटर से लैस;

2.13 इग्निशन स्रोत के रिमोट इग्निशन के लिए एक उच्च वोल्टेज इलेक्ट्रिक स्पार्क इग्नाइटर से लैस है

2.14 इनलेट और दहन कक्षों के बाहर स्थापित ऊपरी और निचले भट्ठी के दरवाजे के साथ नमूनों और रखरखाव उपकरणों की स्थापना की सुविधा के लिए, विस्फोट-सबूत के साथ, उच्च तापमान प्रतिरोधी कांच ऊपरी दरवाजे पर परीक्षण घटना के अवलोकन की सुविधा के लिए स्थापित किया गया है।

2.15 मापने वाला खंड एक टी-दबाव मापने वाली ट्यूब और फ़्लू थर्मोकपल से सुसज्जित है;

2.16 वास्तविक समय में कक्ष में यथार्थवादी दबाव के लिए सॉफ्टवेयर के साथ माइक्रो डिफरेंशियल प्रेशर सेंसर से जुड़े टी-टाइप प्रेशर मेजरिंग ट्यूब का उपयोग;

2.17 0.1 डिग्री सेल्सियस की सटीकता के साथ अमेरिकी ओमेगा प्रकार के स्टेनलेस स्टील बख़्तरबंद थर्मोक्यूल्स का उपयोग;

2.18 दहन कक्ष के शीर्ष पर स्थित स्क्वायर फ़्लू, दहन कक्ष से जुड़े निचले हिस्से और बाहरी निकास प्रणाली से जुड़े ऊपरी हिस्से के साथ;

2.19 वायु एकरूपता अंशांकन के लिए एक गर्म तार एनीमोमीटर, रेंज 0-10m/s, सटीकता 0.1m/s का विन्यास;

2.20 बॉक्स की दीवार और फ़्लू दोनों के लिए ओमेगा थर्मोकपल, जिसे सॉफ्टवेयर द्वारा थर्मल लोड के लिए कैलिब्रेट किया जा सकता है;

2.21 परीक्षण सॉफ्टवेयर एक डेटा अधिग्रहण प्रणाली है जो वास्तविक समय में तापमान, दबाव और समय डेटा एकत्र करता है, गैस प्रवाह को नियंत्रित करता है, परीक्षण करता है और परीक्षण रिपोर्ट निर्यात करता है।

3. स्थापना की स्थिति

2.1 इनडोर स्थापना।

2.2 दहन बॉक्स आयाम 1290 मिमी * 1050 मिमी * 3950 मिमी

2.3 नियंत्रण कैबिनेट आकार 2000 मिमी * 1050 मिमी * 850 मिमी

2.4 बिजली की आपूर्ति: 220V 32A;

2.5 गैस: मीथेन, 99% शुद्धता या ऊपर;

2.6 संपीड़ित हवा: 0.6 एमपीए, डी-ऑयल और डी-वाटर;
